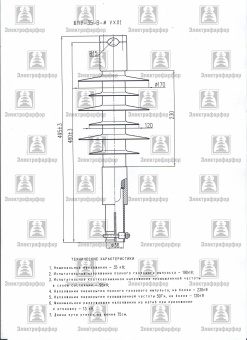

Изолятор ШПУ-35В (М) УХЛ1
- Описание
- Отзывы
- Задать вопрос
-
Описание

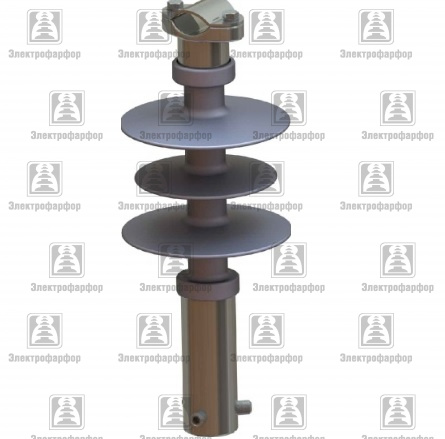

Линейный штыревой полимерный изолятор ШПУ-35В (М) УХЛ1 предназначен для изоляции и крепления проводов на воздушных линиях электропередач и в распределительных устройствах электростанций и подстанций переменного тока напряжением 35 кВ.
Изолятор ШПУ-35В УХЛ1 производятся взамен фарфоровых изоляторов ШФ-35, ШФ-35Г, ШФ-35В, а также полимерного изолятора ШП-35 УХЛ1.
Для изготовления силового диэлектрического корпуса изолятора используется стеклопластик армированный устойчивым к выщелачиванию стеклоровингом. Применение такого материала позволило снизить вероятность аварии из-за разрушения этого узла. Применение конструкции изолятора на основе стеклопластикового стержня позволило значительно увеличить отказоустойчивость изолятора и его грозоупорность. Изоляционный промежуток в сравнении с изоляторами типа ШФ-35 увеличен до 150 мм, более чем в 5 раз. Конструктивное решение примененное в изоляторе используется в тысячах опорных подстанционных изоляторах эксплуатирующихся в энергосистемах на напряжение до 220кВ. Оригинальная конструкция крепления изолятора позволяет производить быструю замену снятых с производства изоляторов типа ШФ-35, монтируя новые изоляторы на те же штыри без использования пропитанной суриком пакли и полиэтиленовых колпачков. Линейный штыревой полимерный изолятор ШПУ-35А (М) УХЛ1 предназначен для изоляции и крепления проводов на воздушных линиях электропередач и в распределительных устройствах электростанций и подстанций переменного тока напряжением 35 кВ.Монтаж проводов возможен тремя способами:
-традиционной вязкой проволокой к боковой канавке изолятора,
-использованием универсальных спиральных вязок к боковой канавке изолятора,
-использование штатных спиральных вязок типа ВС с их жестким креплением непосредственно на металлическом оголовке, укладкой провода в верхнюю канавку с прижимом плашкой сверху.ПРЕИМУЩЕСТВА ИЗОЛЯТОРА ШПУ-35 УХЛ1 перед фарфоровыми аналогами:
-надежное, легкое и быстрое крепление изолятора.
-отсутствие контакта разнородных материалов штыря и изолятора внутри головки.
-время монтажа не превышает 30 секунд.
-монтаж может выполняться не квалифицированным персоналом.
-используется стандартный инструмент.
-упругие свойства изолятора и отсутствие хрупких деталей, позволяют транспортировать изоляторы без боя.
-уменьшение веса изолятора дает экономию на транспортных расходах
-термостойкость более 350 С, термошок - более 420 градусов, повышенная сейсмостойкость
-высокая гидрофобность, трекингостойкость для работы в условиях сильных загрязнений, и как следствие, отсутствие необходимости проведения раз в полгода осмотров по выявлению загрязнения.

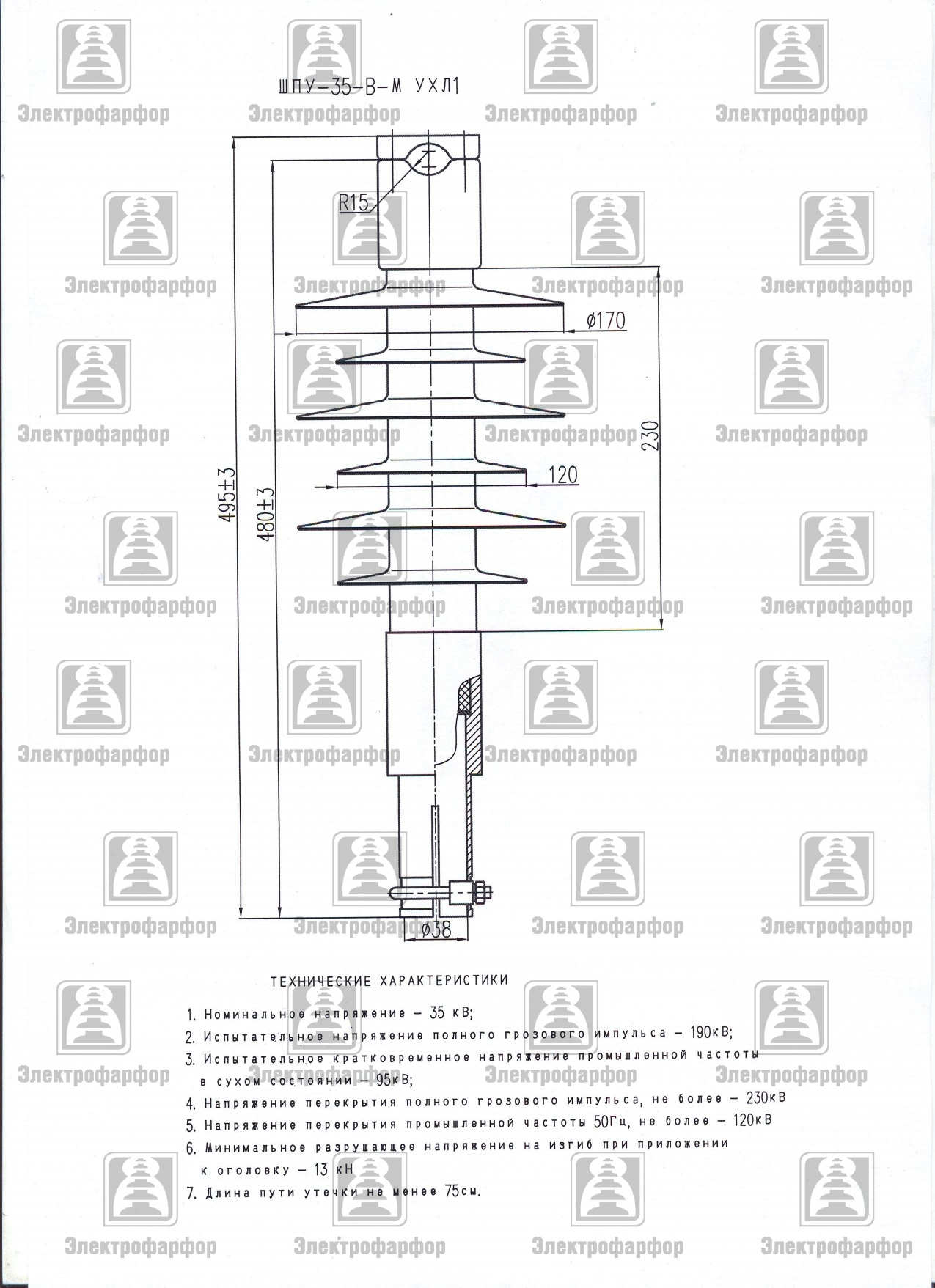

-срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки.Сравнительные технические характеристики изоляторов ШПУ-35/ШФ-35/ШД-35 ШПУ-35 УХЛ1 ШФ-35 ШД-35 Строительная высота, мм, Н 275 287 285 Диаметр ребер изолятора, максимальный, мм 170 267 310 Диаметр штыря для монтажа на траверсе, мм 35-37 37 35 Длина пути утечки, мм 750 402 700 Номинальное напряжение, кВ 35 35 35 Минимальная механическая разрушающая сила при изгибе, не менее, кН 13 3,0 10 Степень загрязненности атмосферы VII II V Пробивное напряжение в изоляционной среде, кВ, не менее 270 106 200 Испытательное напряжение грозового импульса, кВ 230 140 20 Отношение пробивного напряжения в изоляционной среде к выдерживаемому в сухом состоянии (по ГОСТ1232-93 п.2.2.2 не менее 1.9) 4.15 0.88 1.48 Выдерживаемое напряжение промышленной частоты в течение одной минуты - в сухом состоянии 135 120 135 - под дождем 90 80 90 Масса, не более, кг 3,8 10.1 12.8 Преимущества изолятора ШПУ
Конструкторы завода отказались от применявшихся в течение 70 лет способов крепления изоляторов на штырях траверсы с помощью пропитанной суриком пакли или полиэтиленовых колпачков. Время монтажа не превышает 30 секунд. Монтаж выполняется на существующие на траверсе штыри путем затягивания хомута на трубчатом фланце изолятора. Изоляционный промежуток у изолятора ШПУ-35-А УХЛ1 превышает 150 мм, что делает изолятор устойчивым к перенапряжениям. Упругие свойства изолятора и отсутствие хрупких деталей, позволяют транспортировать изоляторы без боя. Отсутствие фарфоровой детали исключает вандализм в отношении изоляторов и снижает риск расстрела изоляторов из оружия. Уменьшение веса изолятора дает экономию на транспортных расходах.
Рекомендации по применению и проектированию ШПУ
Изоляторы типа ШПУ рекомендуется применять при ремонте существующих линий электропередачи в качестве замены фарфоровым и стеклянным. Изоляторы типа ШПУ-35 рекомендуется применять при ремонте существующих линий электропередачи в качестве замены фарфоровым изоляторам ШФ-35 и снятым с производства типа ШД-35, ШЖБ-35. При реконструкции линий 35кВ изоляторы типа ШПУ-35 применяются также, как и изоляторы типа ШФ-35, с установкой на те же штыри. При проектировании необходимо использовать традиционные схемы и типовые решения разработанные ОАО «РОСЭП».
Конструктивные особенности изолятора ШПУ
Использование современных материалов, минимальное количество деталей, защита от коррозии цинком, термодиффузионным методом на глубину до 120 мкм. Имеют увеличенную длину утечки, низкую массу, стойкость к солнечному излучению, высокую гидрофобность. Изолятор ШПУ-35 может выполняться в исполнении для крепления на штыри траверсы диаметром 33-37 мм.
Объем приемосдаточных испытаний ШПУ
Комплектность; осмотр (внешний вид и маркировка); масса, длина изоляционной части, присоединительные размеры, соответствие расположения арматуры; качество и толщина антикоррозионного покрытия арматуры; испытательная сила на изгиб в течении 1 мин., контроль прогиба и отсутствие пластической деформации при изгибе; испытательное переменное кратковременное напряжение в сухом состоянии; разрушающая сила на изгиб; стойкость к проникновению воды; стойкость к проникновению красящей жидкости; определение уровня частичных разрядов.
