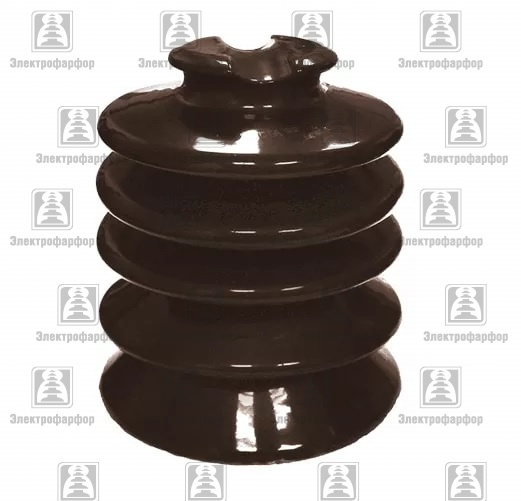

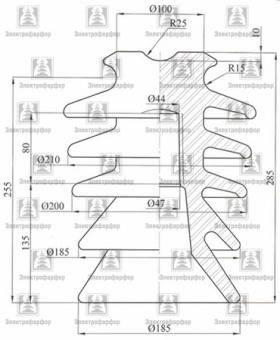

Изолятор ШФ-35В

Номинальное напряжение: 35 кВ

Минимальная разрушающая сила:16 кН

Выдерживаемое напряжение 50 Гц (под дождем): 80 кВ

Выдерживаемое импульсное напряжение 1,2/50: 190 кВ

Выдерживаемое напряжение в сухом состоянии:100 кВ

Длина пути утечки: 750 мм

Масса: 8,2 кг

Изолятор штыревой ШФ-35В предназначен для изоляции и крепления провода на высоковольтных линиях электропередач, электростанций и подстанций переменного тока напряжением до 35 кВ включительно частотой до 100 Гц. Допускается эксплуатация изолятора при температуре окружающего воздуха от -60 до +50 градусов.

Изолятор ШФ-35В разработан для замены выпускавшегося в 70-х годах штыревого фарфоровых изоляторов ШФ-35Б сборной конструкции, которые активно применялись при строительстве ВЛ 35 кВ со штыревой изоляцией, преимущественно в северных районах СССР.

Расшифровка условного обозначения изоляторов ШФ-35В:

Ш – Тип изолятора: штыревой;

Ф – Материал изоляционной части: фарфор электротехнический;

35 – номинальное напряжение, кВ;

В – Конструктивное исполнение, модификация.

Изоляторы ШФ-35В монтируются на траверсы высоковольтные, оголовья, штыри, при этом используются колпачки КП-34.

Изоляторы ШФ-35В изготавливаются по ТУ 3493-027-82442590-2017 (ТУ 3493-041-51165501-2006.)

Изоляторы ШФ-35В, а также колпачки и траверсы для их установки всегда в наличии на нашем складе!
