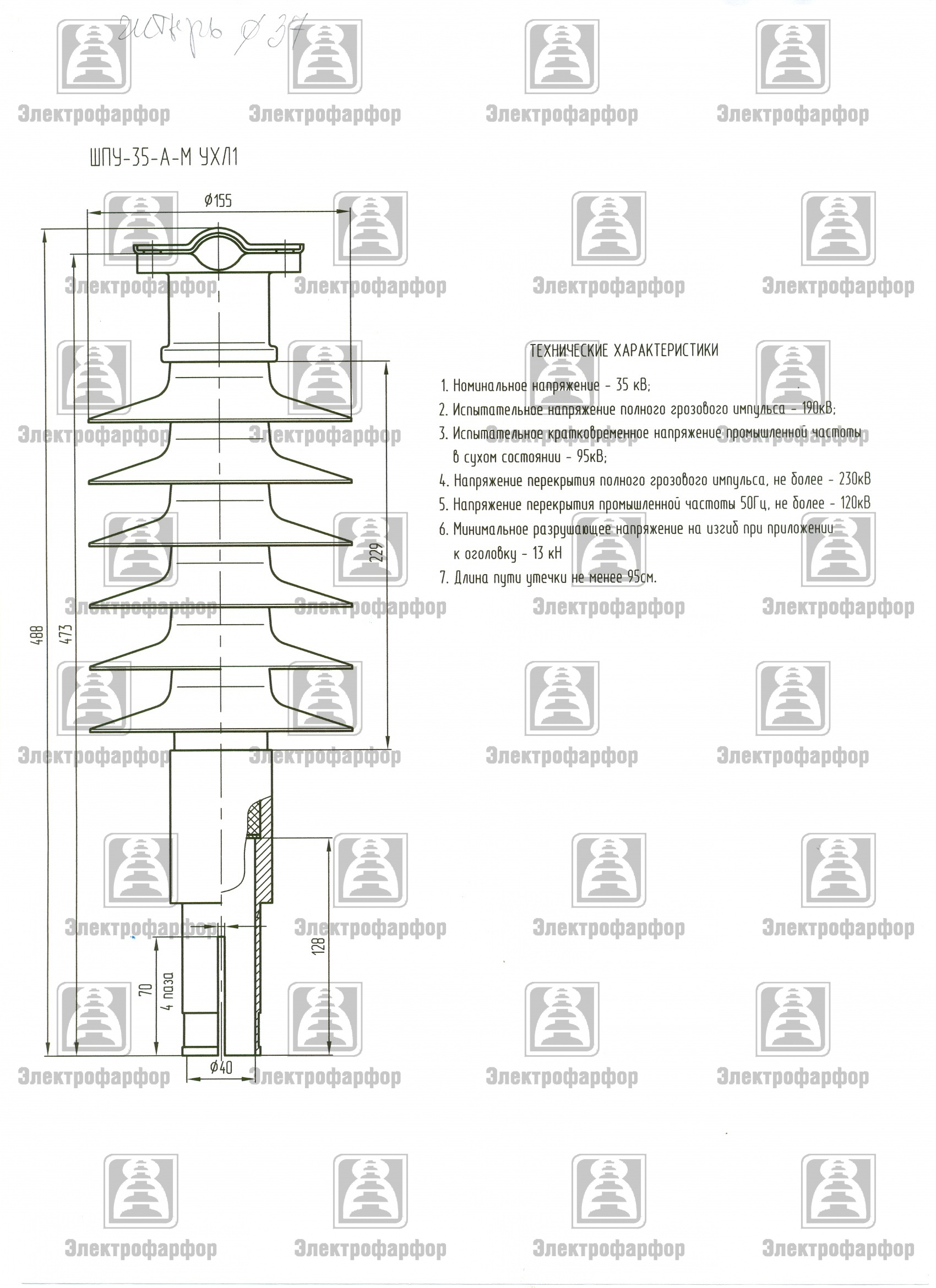

Изолятор ШПУ-35А (М) УХЛ1

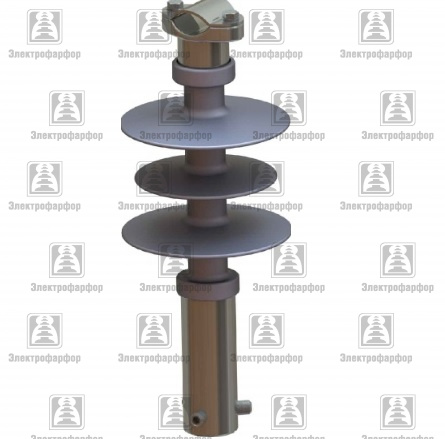

Изолятор ШПУ-35А (М) УХЛ1, фото 2

Изолятор ШПУ-35А (М) УХЛ1

4 205 руб.

Минимальная сумма заказа — 1000 руб.

Показать оптовые цены
  • Под заказ, 30 дней
  • Оптом и в розницу
  • Код: ЦБ-00000218
Изолятор ШПУ-35А (М) УХЛ1
Изолятор ШПУ-35А (М) УХЛ1Под заказ, 30 дней
4 205 руб.
Купить
+7495-781-0700
  • +7495-995-4110
+7495-781-0700
  • +7495-995-4110
  • График работы
  • Адрес и контакты

Линейный штыревой полимерный изолятор ШПУ-35А (М) УХЛ1 предназначен для изоляции и крепления проводов на воздушных линиях электропередач и в распределительных устройствах электростанций и подстанций переменного тока напряжением 35 кВ.
Изолятор ШПУ-35А УХЛ1 производятся взамен фарфоровых изоляторов ШФ-35, ШФ-35Г, ШФ-35В, а также полимерного изолятора ШП-35 УХЛ1.
Для изготовления силового диэлектрического корпуса изолятора используется стеклопластик армированный устойчивым к выщелачиванию стеклоровингом. Применение такого материала позволило снизить вероятность аварии из-за разрушения этого узла. Применение конструкции изолятора на основе стеклопластикового стержня позволило значительно увеличить отказоустойчивость изолятора и его грозоупорность. Изоляционный промежуток в сравнении с изоляторами типа ШФ-35 увеличен до 150 мм, более чем в 5 раз. Конструктивное решение примененное в изоляторе используется в тысячах опорных подстанционных изоляторах эксплуатирующихся в энергосистемах на напряжение до 220кВ. Оригинальная конструкция крепления изолятора позволяет производить быструю замену снятых с производства изоляторов типа ШФ-35, монтируя новые изоляторы на те же штыри без использования пропитанной суриком пакли и полиэтиленовых колпачков. Монтаж проводов возможен тремя способами:

-традиционной вязкой проволокой к боковой канавке изолятора,
-использованием универсальных спиральных вязок к боковой канавке изолятора,
-использование штатных спиральных вязок типа ВС с их жестким креплением непосредственно на металлическом оголовке, укладкой провода в верхнюю канавку с прижимом плашкой сверху.

ПРЕИМУЩЕСТВА ИЗОЛЯТОРА ШПУ-35 УХЛ1 перед фарфоровыми аналогами:

-надежное, легкое и быстрое крепление изолятора.
-отсутствие контакта разнородных материалов штыря и изолятора внутри головки.
-время монтажа не превышает 30 секунд.
-монтаж может выполняться не квалифицированным персоналом.
-используется стандартный инструмент.
-упругие свойства изолятора и отсутствие хрупких деталей, позволяют транспортировать изоляторы без боя.
-уменьшение веса изолятора дает экономию на транспортных расходах
-термостойкость более 350 С, термошок - более 420 градусов, повышенная сейсмостойкость
-высокая гидрофобность, трекингостойкость для работы в условиях сильных загрязнений, и как следствие, отсутствие необходимости проведения раз в полгода осмотров по выявлению загрязнения.
-срок эксплуатации 30 лет, благодаря применению кремнийорганической изоляционной оболочки.



Технические характеристики ШПУ-35 УХЛ1 ШФ-35А ШД-35 ШФ-35Б
Строительная высота, мм, Н 275 287 285
Диаметр ребер изолятора, максимальный, мм 170 267 310
Диаметр штыря для монтажа на траверсе, мм 35-37 37 35
Длина пути утечки, мм 750 402 700
Номинальное напряжение, кВ 35 35 35
Минимальная механическая разрушающая сила при изгибе, не менее, кН 13 3,0 10
Степень загрязненности атмосферы VII II V
Пробивное напряжение в изоляционной среде, кВ, не менее 270 106 200
Испытательное напряжение грозового импульса, кВ 230 140 20
Отношение пробивного напряжения в изоляционной среде к выдерживаемому в сухом состоянии (по ГОСТ1232-93 п.2.2.2 не менее 1.9) 4.15 0.88 1.48
Выдерживаемое напряжение промышленной частоты в течение одной минуты
- в сухом состоянии 135 120 135
- под дождем 90 80 90
Масса, не более, кг 2.7 10.1 12.8










Характеристики
Основные
ТипИзолятор
Тип изолятораШтыревой
Напряжение35.0 (кВ)
