Изолятор ШС-10ЕД

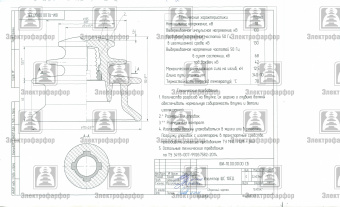

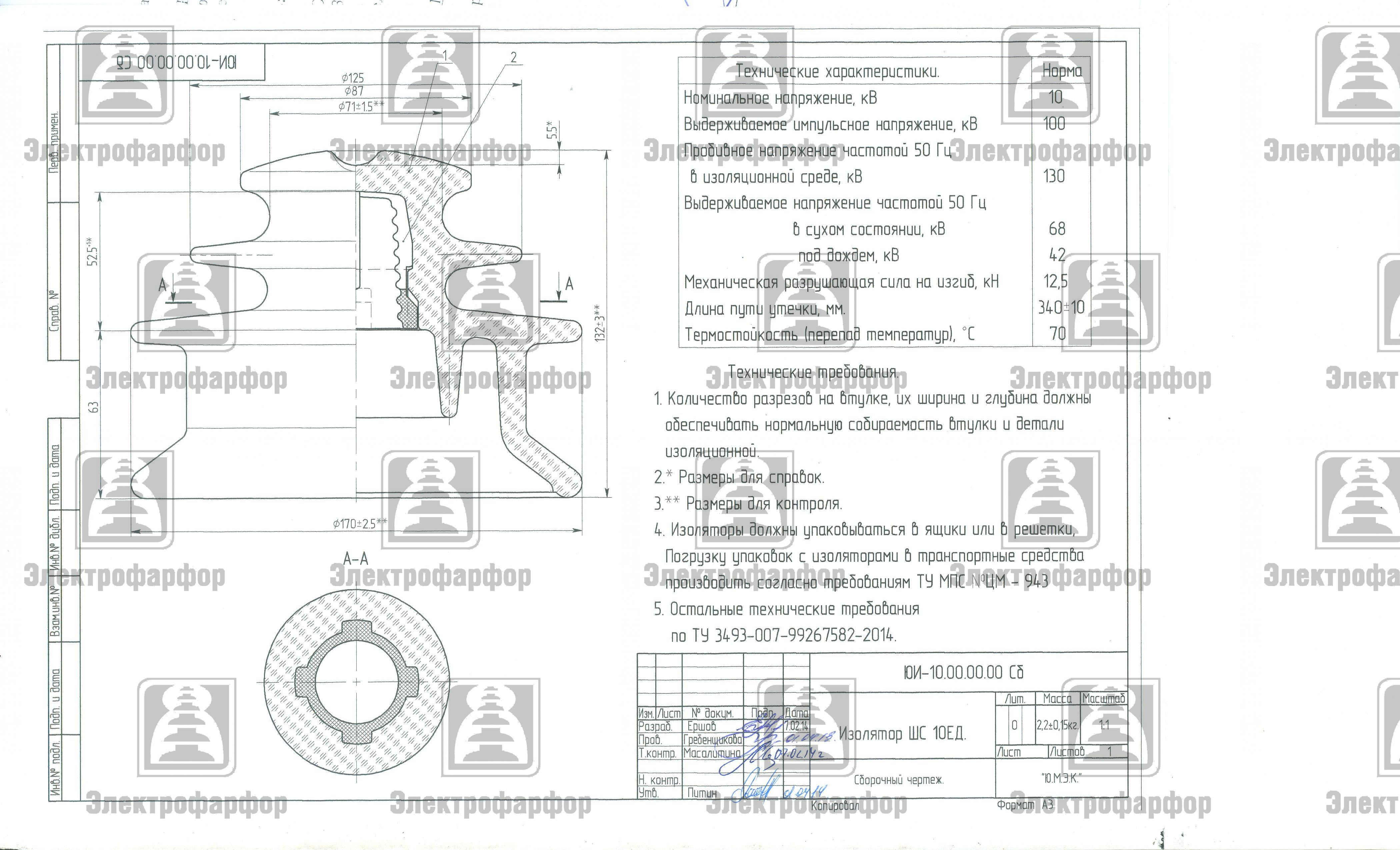

      Изолятор ШС-10ЕД - Технические характеристики

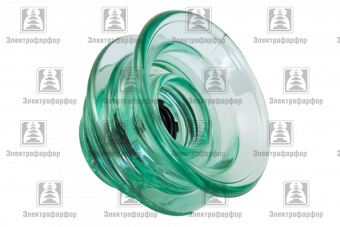

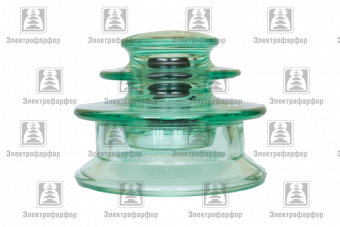

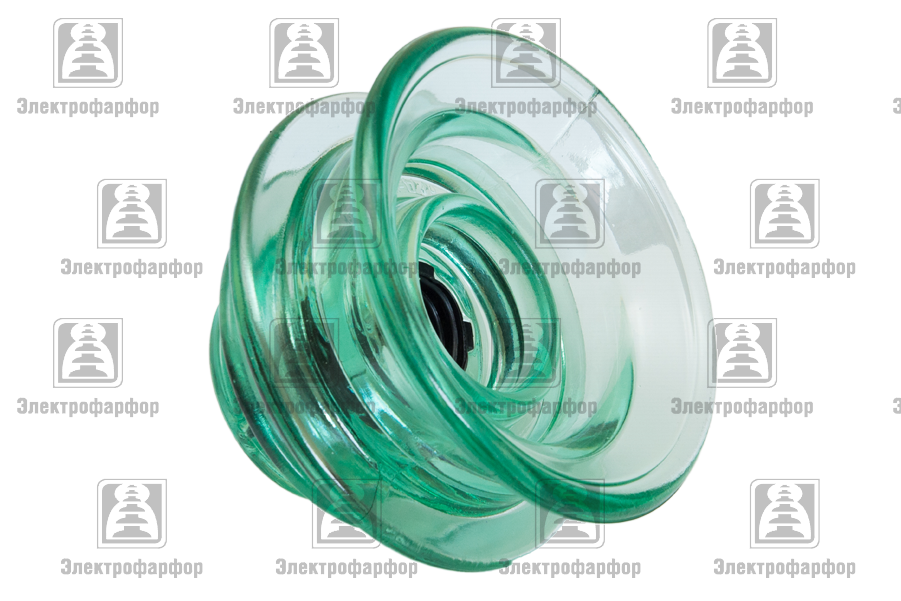

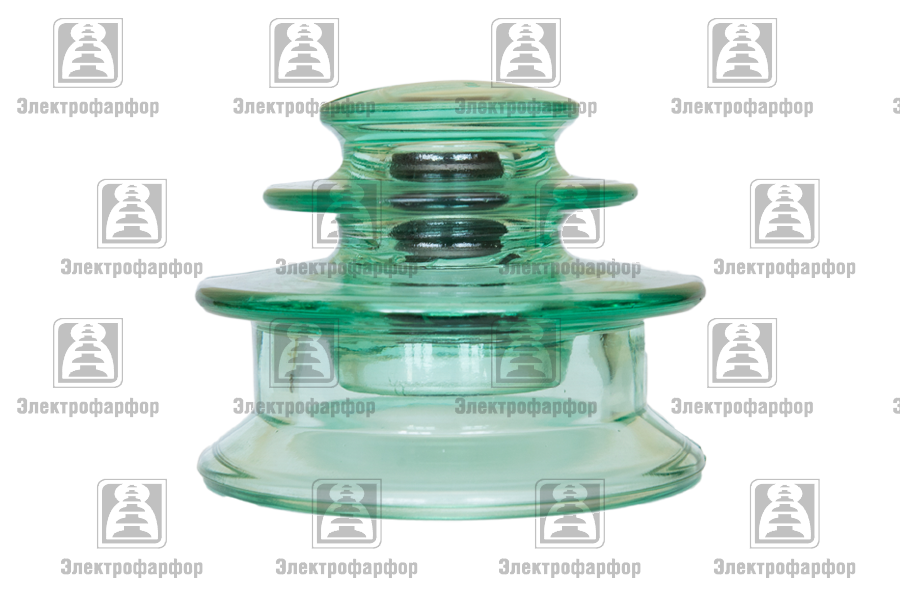

Изоляторы штыревые высоковольтные стеклянные ШС-10ЕД предназначены для изоляции и крепления проводов на воздушных линиях электропередач и в распределительных устройствах электростанций и подстанций переменного тока на напряжение до 10 кВ включительно, частотой до 100 Гц, при температуре окружающего воздуха от плюс 50 до минус 60°С. Является улучшенной модификацией изолятора ШС-10Д. В отличие от традиционных штыревых изоляторов ШС-10, изолятор ШС 10 ЕД имеет двукрылую форму, вследствие чего обладают повышенной длиной пути тока утечки и может быть рекомендован к применению в районах с особой степенью загрязнения и высокой грозовой активностью.

Изолятор ШС-10ЕД монтируется на траверсы высоковольтные, оголовья, штыри и крюки КН-22, при этом используются колпачки типа К или КП. Выбор колпачка осуществляется по диаметру крюка или штыря, на котором он будет установлен.

Крепление неизолированного провода типа А, АС к штыревым изоляторам ШС-10ЕД осуществляется с помощью  спиральной вязки серии ПВС, а также проволочной вязки ВШ-1 (провод крепится на шейке изолятора), скобами СШ-1.

Крепление изолированного провода типа СИП-3 осуществляется с помощью спиральной вязки типа ВС.

Нормы отгрузки изоляторов ШС-10ЕД:

решетка: 400 шт, контейнер 3т: 800 шт, контейнер 5т: 1200 шт, вагон: 12400 шт

Изоляторы ШС-10ЕД изготавливаются по ТУ 3493-010-99267582-2015, и соответствуют ГОСТ 1232.
