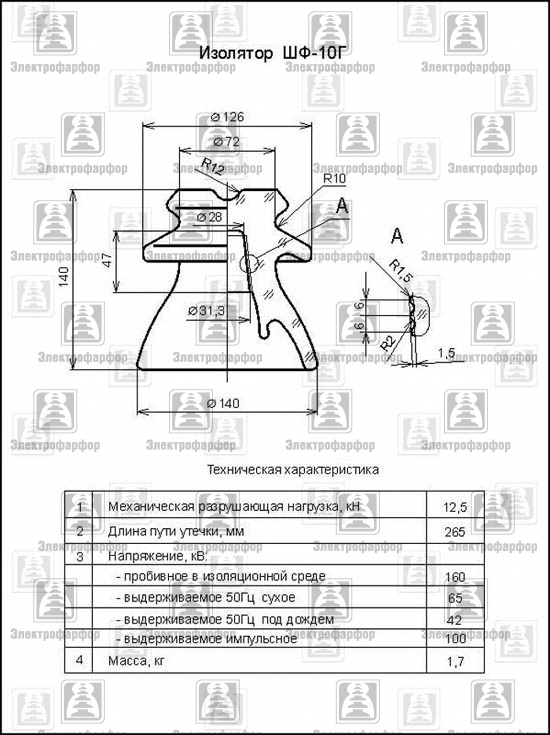

Изолятор ШФ-10Г
- Описание
- Отзывы
- Задать вопрос
-
Описание
Номинальное напряжение: 10 кВ
Диаметр штыря крепления изолятора: 22 мм
Минимальная разрушающая сила: 12,5 кН
Масса: 1,9 кг
Изоляторы ШФ-10Г штыревые высоковольтные фарфоровые предназначены для изоляции и крепления проводов на воздушных линиях электропередач напряжением до 10 кВ. Буква “Г” в маркировке изолятора ШФ-10Г обозначает индекс модификации изолятора и косвенно характеризует период выпуска. Таким образом, изоляторы ШФ-10А, ШФ-10Б, ШФ-10В в настоящее время являются устаревшими и не выпускаются.
Расшифровка условного обозначения изоляторов ШФ-10Г:
Ш – Тип изолятора: штыревой;
Ф – Материал изоляционной части: фарфор электротехнический;
10 – номинальное напряжение, кВ;
Г – Конструктивное исполнение, модификация.
Изолятор ШФ-10Г является одним из наиболее распространенных штыревых фарфоровых изоляторов. По сравнению с изолятором ШФ-20Г имеет почти в два раза меньший вес и стоимость, легок в транспортировке и монтаже. Согласно типового проекта 3.407-143 изоляторы ШФ-10Г должны применяться в районах с I, II, III степенью загрязненности атмосферы с числом продолжительности гроз менее 40. В остальных случаях применяются изоляторы ШФ-20.
Изолятор ШФ-10Г монтируется на траверсы высоковольтные, оголовья, штыри и крюки КН-22, при этом используются колпачки типа К или КП. Выбор колпачка осуществляется по диаметру крюка или штыря, на котором он будет установлен.
Крепление неизолированного провода типа А, АС к штыревым изоляторам ШФ-10Г осуществляется с помощью спиральной вязки серии ПВС, а также проволочной вязки ВШ-1 (провод крепится на шейке изолятора), скобами СШ-1.
Крепление изолированного провода типа СИП-3 осуществляется с помощью спиральной вязки типа ВС.
Изоляторы ШФ-10Г выпускаются согласно ТУ 3493-133-00111120-96, ГОСТ 1232-93.
Стандартная упаковка -изоляторов ШФ-10Г:
решетка: 360 шт, контейнер 3т: 720 шт, контейнер 5т: 1080 шт, вагон: 11160 шт
Размеры решетки: 1160x805x1330 мм
