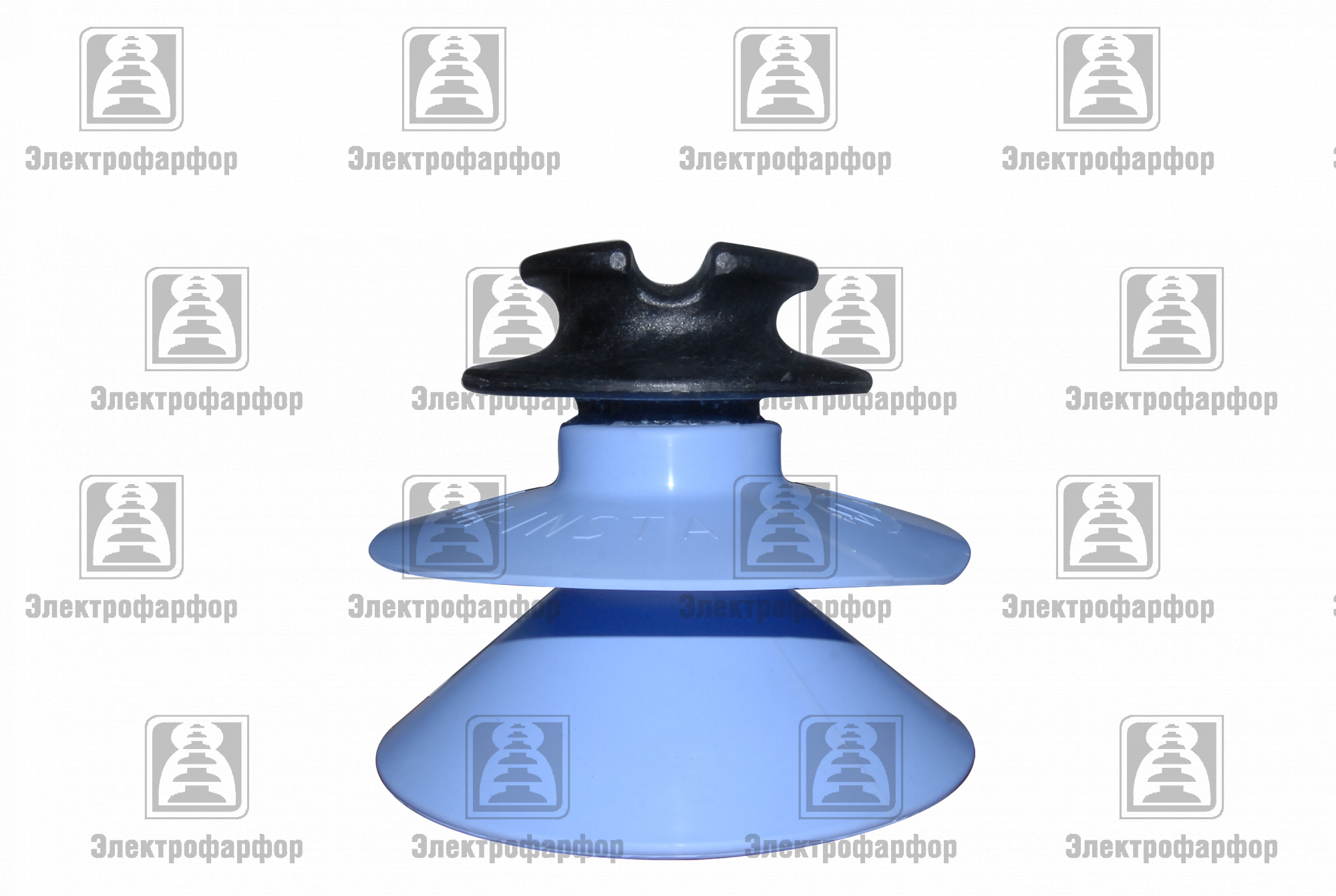

Изолятор ЛШП-10Б
- Описание
- Отзывы
- Задать вопрос
-
Описание
Изоляторы ЛШП-10Б предназначены для крепления и изоляции неизолированных и защищенных изоляцией проводов типа СИП-3 на ВЛ электропередачи и РУ электростанций и подстанций переменного тока напряжением 6-10 кВ частотой до 100 Гц при температуре окружающего воздуха от - 60 до + 50 оС.
Климатическое исполнение и категория размещения УХЛ 1 по ГОСТ 15150.
Провод может быть закреплен в желобе или на шейке изолятора. Изоляторы ЛШП-10Б монтируются на траверсы высоковольтные, оголовья, штыри и крюки КН-22, при этом используются колпачки типа К или КП. Выбор колпачка осуществляется по диаметру крюка или штыря, на котором он будет установлен.
Изоляторы ЛШП-10Б изготавливаются по ТУ 3494-003-82442590-2008.Варианты исполнений изоляторов ЛШП-10
Наименование ЛШП 10 Номинальное нпряжение, кВ 10 Допустимая степень загрязнения (СЗ)
по ГОСТ 9920II Нормированная механическая
разрушающая сила при изгибе, кН13 Длина пути тока утечки,
мм, не менее330 Изоляционная высота, H,
не более120 Выдерживаемое
напряжение, кВПолного
грозового
импульса120 50 Гц в сухом
состоянии65 50 Гц
под дождем45 50 Гц при загрязнении
с нормированной удельной
поверхностной проводимостью13 Пробивное напряжение в изоляционной среде, кВ,
не менее160 Масса, кг, не более 0,76 - Отзывы
-
