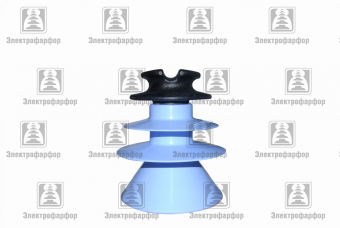

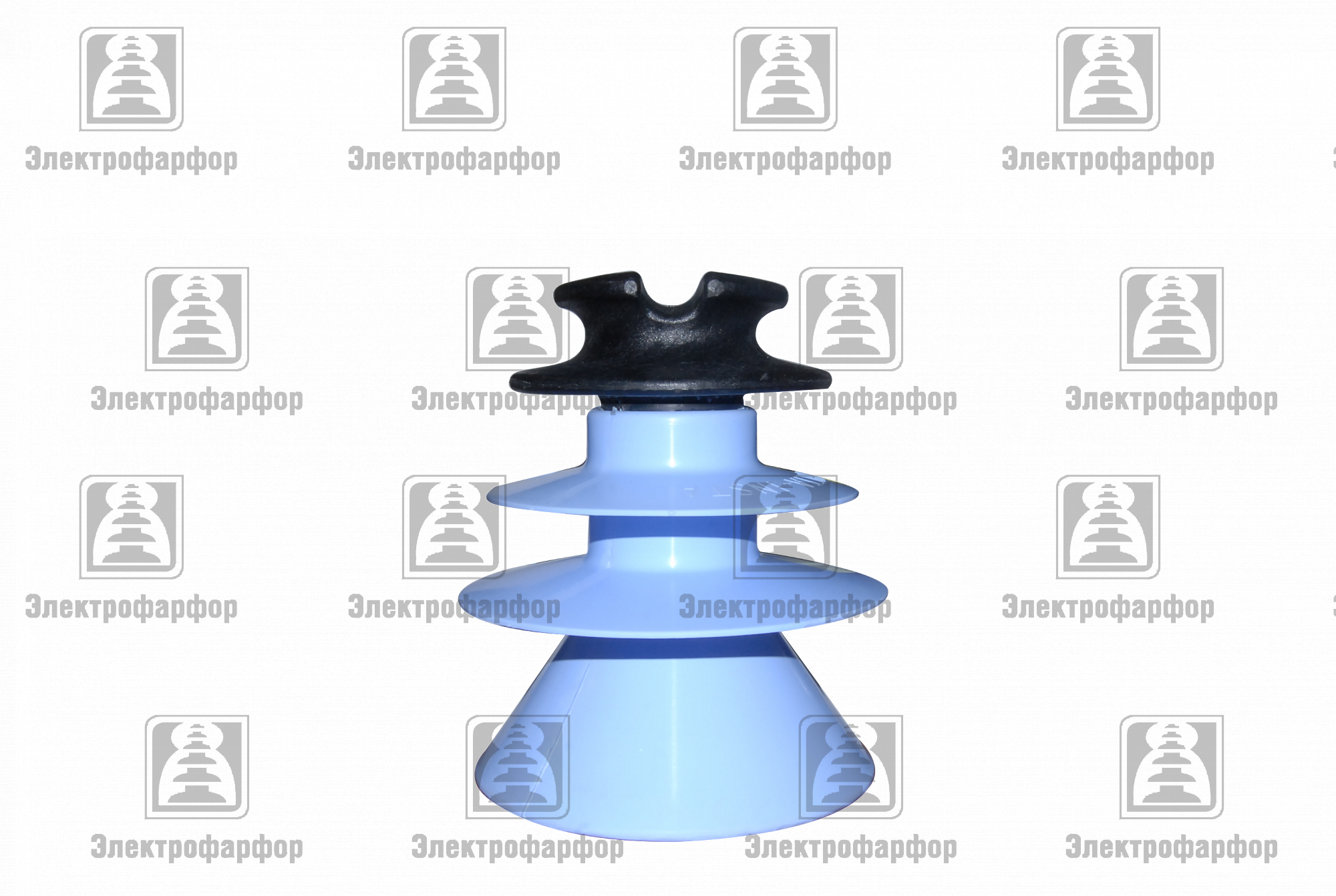

Изолятор ЛШП-20Б
- Описание
- Отзывы
- Задать вопрос
-
Описание
Изоляторы ЛШП-20Б предназначены для крепления и изоляции неизолированных и защищенных изоляцией проводов типа СИП-3 на ВЛ электропередачи и РУ электростанций и подстанций переменного тока напряжением 6-20 кВ частотой до 100 Гц при температуре окружающего воздуха от - 60 до + 50 оС.
Климатическое исполнение и категория размещения УХЛ 1 по ГОСТ 15150.
Провод может быть закреплен в желобе или на шейке изолятора. Изоляторы ЛШП-20Б монтируются на траверсы высоковольтные, оголовья, штыри и крюки КН-22, при этом используются колпачки типа К или КП. Выбор колпачка осуществляется по диаметру крюка или штыря, на котором он будет установлен.
Изоляторы ЛШП-20Б изготавливаются по ТУ 3494-003-82442590-2008.Варианты исполнений изолятора ЛШП-20
Наименование ЛШП 20* Номинальное нпряжение, кВ 20 Допустимая степень загрязнения (СЗ)
по ГОСТ 9920II Нормированная механическая
разрушающая сила при изгибе, кН13 Длина пути тока утечки,
мм, не менее450 Изоляционная высота, H,
не более165 Выдерживаемое
напряжение, кВПолного
грозового
импульса165 50 Гц в сухом
состоянии90 50 Гц
под дождем75 50 Гц при загрязнении
с нормированной удельной
поверхностной проводимостью26 Пробивное напряжение в изоляционной среде, кВ,
не менееМасса, кг, не более 0,88 * — При применении изолятора ЛШП 20 на ВЛ 10 кВ допустимая СЗ - IV
