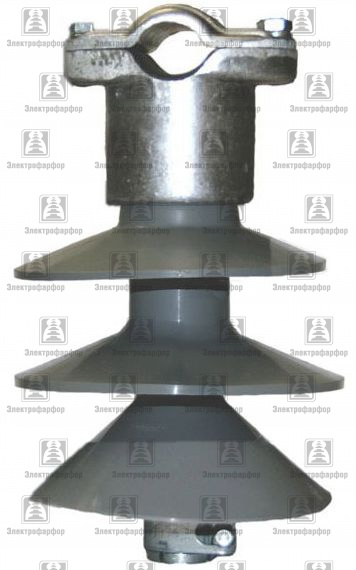

Изолятор ШПУ-20Б УХЛ1
- Описание
- Отзывы
- Задать вопрос
-
Описание
Линейный штыревой полимерный изолятор ШПУ-20Б УХЛ1 предназначен для изоляции и крепления проводов на воздушных линиях электропередач и в распределительных устройствах электростанций и подстанций переменного тока напряжением 6-20 кВ.
Изолятор ШПУ-20Б УХЛ1 производятся взамен фарфоровых изоляторов ШФ-20, ШФ-20Г, стеклянных изоляторов ШС-20, а также полимерного изолятора ШП-20 УХЛ1.
Технические характеристики ШПУ-20 УХЛ1 (взамен ШФ-20 (фарфор) Строительная высота, мм, Н 230 Длина изоляционной части, мм L 200 Габаритные размеры, мм, Hr 262 Длина пути утечки, мм 420 Номинальное напряжение, кВ 20 Минимальная механическая разрушающая сила при изгибе, не менее, кН 12,5 Степень загрязненности атмосферы VII Пробивное напряжение в изоляционной среде, кВ, не менее 200 Испытательное напряжение грозового импульса, кВ 145 Выдерживаемое напряжение промышленной частоты - в сухом состоянии 85 - под дождем 65 Масса, не более, кг 1,9
ПРЕИМУЩЕСТВА ИЗОЛЯТОРА ШПУ-20 УХЛ1 пред стеклянными и фарфоровыми аналогами:
-надежное, легкое и быстрое крепление изолятора.
-отсутствие контакта разнородных материалов штыря и изолятора внутри головки.
-время монтажа не превышает 30 секунд, при этом не требуется колпачок.
-монтаж может выполняться не квалифицированным персоналом.
-используется стандартный инструмент.
-упругие свойства изолятора и отсутствие хрупких деталей, позволяют транспортировать изоляторы без боя.
-отсутствие стеклянной детали исключает вандализм в отношении изоляторов и снижает риск расстрела изоляторовиз оружия.
-уменьшение веса изолятора дает экономию на транспортных расходах
-термостойкость более 350 С, термошок - более 420 градусов, повышенная сейсмостойкость
-высокая гидрофобность, трекингостойкость для работы в условиях сильных загрязнений, и как следствие, отсутствие необходимости проведения раз в полгода осмотров по выявлению загрязнения.

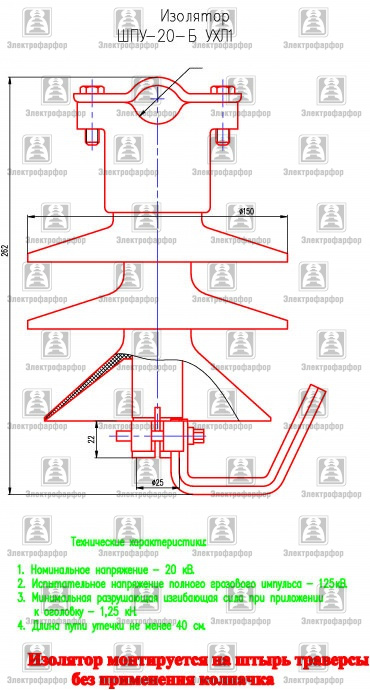

-срок эксплуатации 25 лет, благодаря применению кремнийорганической изоляционной оболочкиСхема монтажа изолятора ШПУ-20:
Изоляторы ШПУ-20 монтируются на те же штыри, на которых были установлены фарфоровые изоляторы без применения колпачков или пакли на сурике. Изолятор ШПУ-20Б монтируется на траверсы высоковольтные, оголовья, штыри и крюки КН-22, при этом использование колпачков типа К или КП не требуется. Высокая надежность и долговечность, подтвержденные опытом эксплуатации основная особенность кремнийорганических изоляторов. Кроме того, изоляторы отличаются низкой массой, ударопрочностью, вибростойкостью, трекингостойкостью, высокой грязестойкостью, устойчивостью к актам вандализма, дугостойкостью, стойкостью к солнечному излучению. Высокая гидрофобность ребристой оболочки из силиконовой композиции обеспечивает превосходные характеристики изоляторов в условиях загрязнения и увлажнения.
Уменьшение веса изолятора ШПУ-20 в сравнении с фарфоровыми и стеклянными дает экономию на транспортных расходах. При транспортировке к месту установки полностью исключен бой данных изоляторов. Малый вес и удобная упаковка позволяют на месте монтажа перемещать необходимые количества изоляторов вручную без применения машин и техники. Изоляционное тело изготавливается из кремнийорганических резин фирм Dow Corning, Wacker, General Electric с гарантированным сроком эксплуатации 30 лет на открытом воздухе в условиях сильных загрязнений. Изолятор ШПУ-20 подходит для работы в условиях Крайнего Севера, так как отсутствует необходимость применения полиэтиленового колпачка, который охрупчивается и разрушается в условиях низких температур. Изолятор в этом случае поставляется в исполнении для Крайнего Севера с оконцевателями из специальной стали для работы при температуре до минус 80°С.
Благодаря модифицированному оголовку с прижимной планкой — при монтаже ШПУ-20 не требуется традиционная вязка проводов.
Применение изоляторов ШПУ-20 исключает вандализм и снижает риск расстрела изоляторов из оружия. Даже после серии расстрелов изолятора как главная изоляционная часть защищена металлическим колпачком. При расстреле изолятора отсутствует видимый результат, нет зрелищного эффекта. Изоляторы обладают повышенной сейсмостойкостью. Оконцеватели изолятора защищены от коррозии цинком термодиффузионным методом на глубину до 120 мкм, при котором степень защиты в 2-3 раза превосходит гальваническое оцинкование и в 1,5 раза превосходит покрытие, нанесенное методом окунания в расплав цинка.
Гарантийный срок изоляторов ШПУ-20 - не менее 3 лет. Срок эксплуатации - не менее 25 лет. Стоимость изолятора и его монтажа в 2,5 раза ниже стоимости изолятора ШФ-20 с монтажом. Время монтажа на траверсу - менее 1 минуты. Затраты на обслуживания линии - в 15 раз меньше, чем линии с изоляторами ШФ-20 или ШС-20. Надежность и отказоустойчивость - в 20 раз выше, чем у изолятора ШФ-20. Стойкость к термоудару - в 10 раз больше, чем у изолятора ШФ-20.
Изоляторы ШПУ-20А УХЛ1 и ШПУ-20Б УХЛ1
Преимущества изолятора ШПУ
Конструкторы завода отказались от применявшихся в течение 70 лет способов крепления изоляторов на штырях траверсы с помощью пропитанной суриком пакли или полиэтиленовых колпачков. Время монтажа не превышает 30 секунд. Монтаж выполняется на существующие на траверсе штыри путем затягивания хомута на трубчатом фланце изолятора. Изоляционный промежуток у изолятора ШПУ-35-А УХЛ1 превышает 150 мм, что делает изолятор устойчивым к перенапряжениям. Упругие свойства изолятора и отсутствие хрупких деталей, позволяют транспортировать изоляторы без боя. Отсутствие фарфоровой детали исключает вандализм в отношении изоляторов и снижает риск расстрела изоляторов из оружия. Уменьшение веса изолятора дает экономию на транспортных расходах.
Рекомендации по применению и проектированию ШПУ
Изоляторы типа ШПУ рекомендуется применять при ремонте существующих линий электропередачи в качестве замены фарфоровым и стеклянным. При проектировании линий электропередачи изоляторы типа ШПУ-20 применяются также , как и изоляторы типа ШФ-20. Изоляторы типа ШПУ-35 рекомендуется применять при ремонте существующих линий электропередачи в качестве замены фарфоровым изоляторам ШФ-35 и снятым с производства типа ШД-35, ШЖБ-35. При реконструкции линий 35кВ изоляторы типа ШПУ-35 применяются также, как и изоляторы типа ШФ-35, с установкой на те же штыри. При проектировании необходимо использовать традиционные схемы и типовые решения разработанные ОАО «РОСЭП».
Конструктивные особенности изолятора ШПУ
Использование современных материалов, минимальное количество деталей, защита от коррозии цинком, термодиффузионным методом на глубину до 120 мкм. Имеют увеличенную длину утечки, низкую массу, стойкость к солнечному излучению, высокую гидрофобность. Изолятор ШПУ-10 может выполняться в исполнении для крепления на штыри траверсы диаметром 22-24 мм.
Объем приемосдаточных испытаний ШПУ
Комплектность; осмотр (внешний вид и маркировка); масса, длина изоляционной части, присоединительные размеры, соответствие расположения арматуры; качество и толщина антикоррозионного покрытия арматуры; испытательная сила на изгиб в течении 1 мин., контроль прогиба и отсутствие пластической деформации при изгибе; испытательное переменное кратковременное напряжение в сухом состоянии; разрушающая сила на изгиб; стойкость к проникновению воды; стойкость к проникновению красящей жидкости; определение уровня частичных разрядов.
