Изолятор ЛШП-20А
Изолятор ЛШП-20А, фото 2

Изолятор ЛШП-20А

1 195 руб.

Минимальная сумма заказа — 1000 руб.

Показать оптовые цены
  • Под заказ, 20 дней
  • Оптом и в розницу
  • Код: ЦБ-00002152
Изолятор ЛШП-20А
Изолятор ЛШП-20АПод заказ, 20 дней
1 195 руб.
Купить
+7495-781-0700
  • +7495-995-4110
+7495-781-0700
  • +7495-995-4110
  • График работы
  • Адрес и контакты

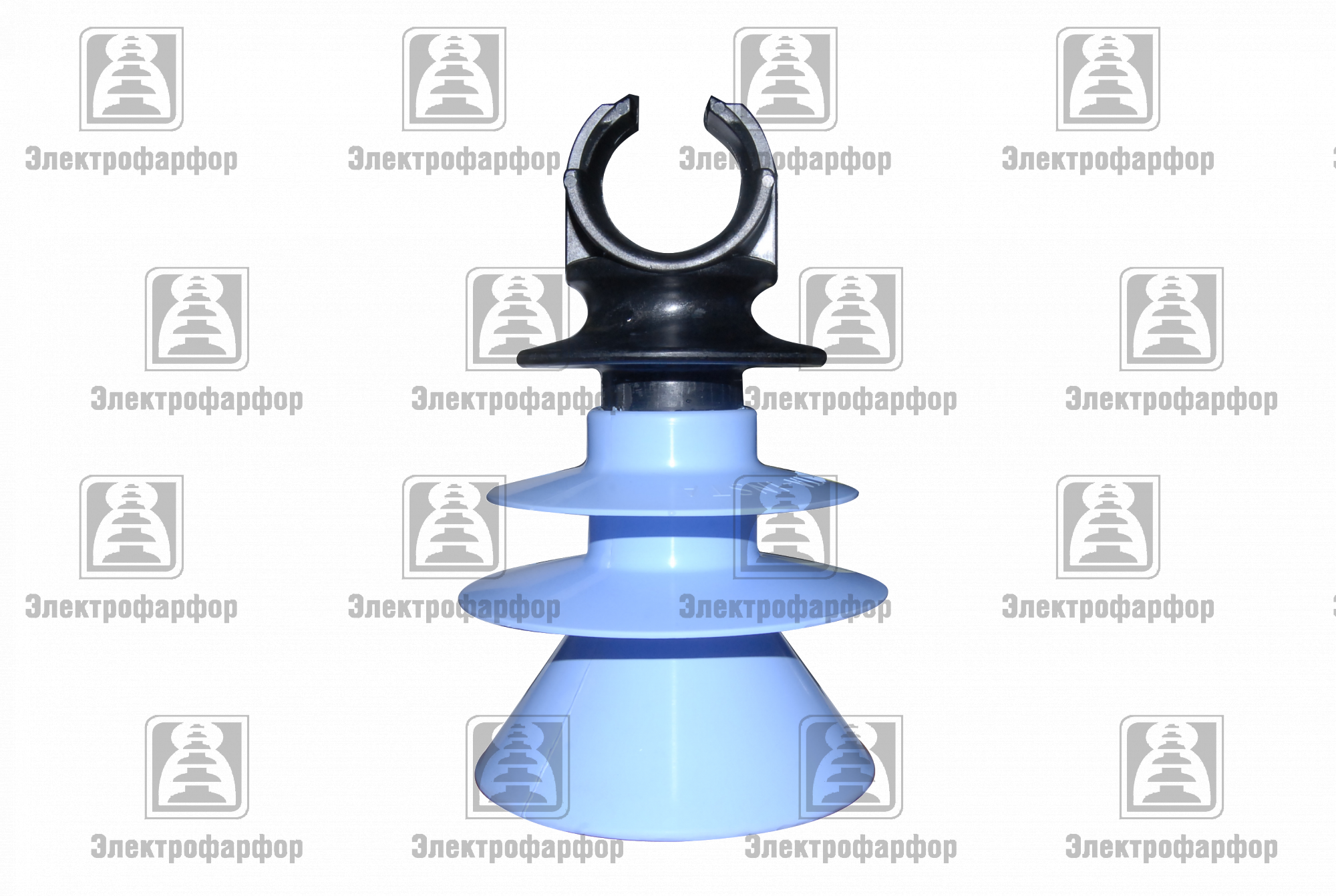

Изоляторы ЛШП-20А предназначены для крепления и изоляции неизолированных и защищенных изоляцией проводов типа СИП-3 на ВЛ электропередачи и РУ электростанций и подстанций переменного тока напряжением 6-20 кВ частотой до 100 Гц при температуре окружающего воздуха от - 60 до + 50 оС.
Климатическое исполнение и категория размещения УХЛ 1 по ГОСТ 15150.
Провод может быть закреплен в желобе или на шейке изолятора. Изоляторы ЛШП-20А монтируются на стандартных штырях с использованием колпачков типа «К» и «КП».
Конструкция изоляторов модификации «А» изолятора ЛШП-20А позволяет осуществлять раскатку проводов СИП-3 непосредственно по изоляторам без применения раскаточных роликов. Это сокращает время монтажа и уменьшает его стоимость. После раскатки проводов по изоляторам модификации «А» они должны быть закреплены в желобе или на шейке изолятора на прямых участках линии и на шейке – при повороте линии. В изоляторах модификации «В» провод фиксируется при помощи прижимной планки.
Изоляторы ЛШП-20А изготавливаются по ТУ 3494-003-82442590-2008.

Наименование     ЛШП 20*
Номинальное нпряжение, кВ     20
Допустимая степень загрязнения (СЗ)
по ГОСТ 9920
II
Нормированная механическая
разрушающая сила при изгибе, кН
13

Длина пути тока утечки,
мм, не менее

  450

Изоляционная высота, H,
не более

  165
Выдерживаемое
напряжение, кВ
Полного
грозового
импульса
  165
50 Гц в сухом
состоянии
  90
50 Гц
под дождем
  75
50 Гц при загрязнении
с нормированной удельной
поверхностной проводимостью
  26

Пробивное напряжение в изоляционной среде, кВ,
не менее


Масса, кг, не более   0,88

* — При применении изолятора ЛШП 20 на ВЛ 10 кВ допустимая СЗ - IV

Характеристики
Основные
ТипИзолятор
Тип изолятораШтыревой
Напряжение20.0 (кВ)
