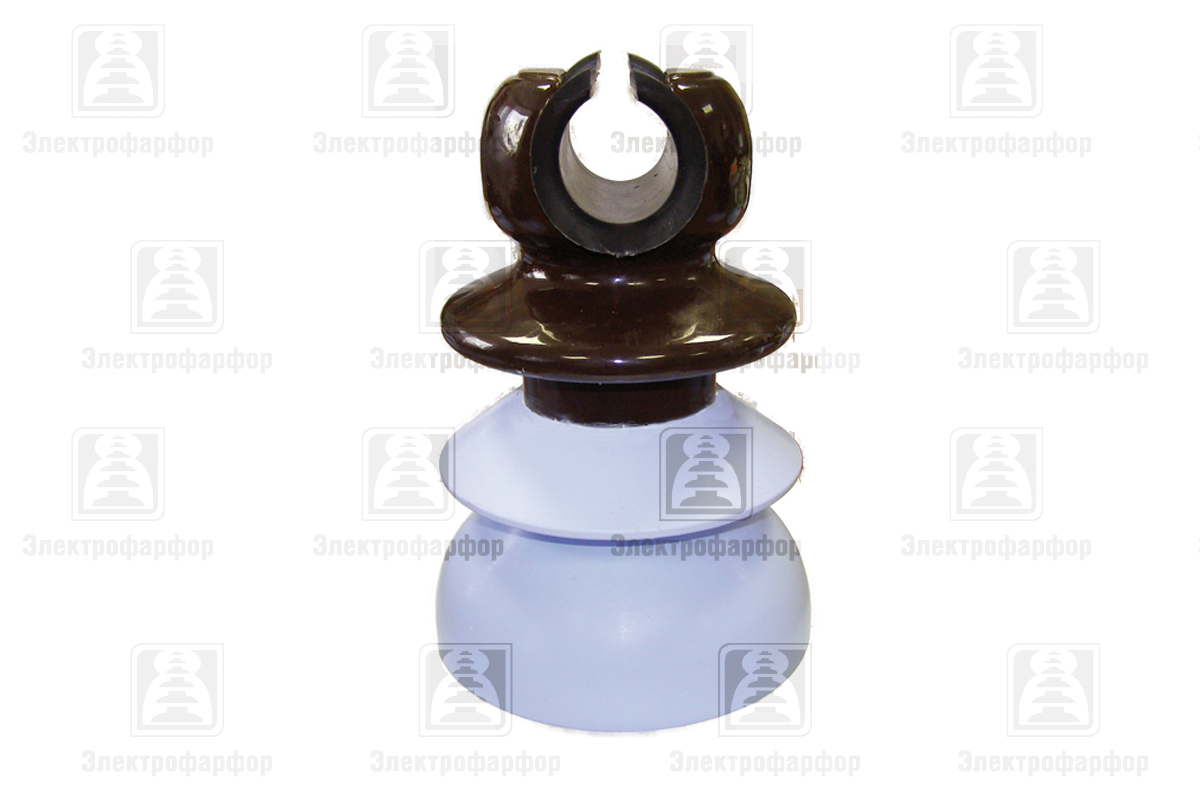

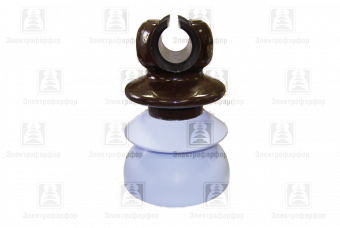

Изолятор ШПФ-20А
- Описание
- Отзывы
- Задать вопрос
-

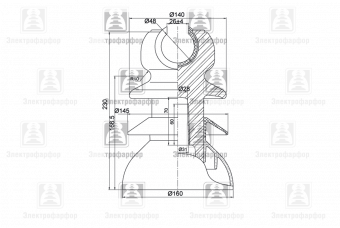

Описание
Изоляторы ШПФ-20А предназначены для крепления и изоляции защищенных изоляцией проводов типа СИП-3 на ВЛ электропередачи и РУ электростанций и подстанций переменного тока напряжением 6-20 кВ частотой до 100 Гц при температуре окружающего воздуха от - 60 до + 50оС.
Климатическое исполнение и категория размещения УХЛ 1 по ГОСТ 15150.
Провод может быть закреплен в желобе или на шейке изолятора. Изоляторы ШПФ-20А монтируются на траверсы высоковольтные, оголовья, штыри и крюки КН-22, при этом используются колпачки типа К или КП. Выбор колпачка осуществляется по диаметру крюка или штыря, на котором он будет установлен.
Конструкция изоляторов модификации «А» позволяет осуществлять раскатку проводов СИП-3 непосредственно по изоляторам без применения раскаточных роликов. Это сокращает время монтажа и уменьшает его стоимость. После раскатки проводов по изоляторам ШПФ-20А они должны быть закреплены в желобе или на шейке изолятора на прямых участках линии и на шейке - при повороте линии.
Изоляторы ШПФ-20А изготавливаются по ТУ 3493-014-82442590-2010.
Наименование ШПФ 20 Номинальное нпряжение, кВ 20 Допустимая степень загрязнения (СЗ)
по ГОСТ 9920 *II Нормированная механическая
разрушающая сила при изгибе, кН13,0 Длина пути тока утечки,
мм, не менее470 Выдерживаемое
напряжение, кВПолного
грозового
импульса140 50 Гц в сухом
состоянии90 50 Гц
под дождем70 50 Гц при загрязнении
с нормированной удельной
поверхностной проводимостью26 Пробивное напряжение в изоляционной среде, кВ,
не менее190 Масса, кг, не более 2,4
* — При применении изолятора ШПФ 20 на ВЛ 10кВ допустимая С3 - IV
