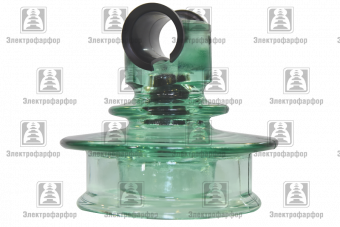

Изолятор ШС-20УД
- Описание
- Отзывы
- Задать вопрос
-
Описание
Условное обозначение по ГОСТ 1232-82 ШС 20УД Номинальное напряжение, кВ 20 Диаметр изолятора, D 216 Номинальная высота изолятора, H 194 Нормированная механическая разрушающая сила при изгибе, кН 13,0 Номинальная длина пути тока утечки, мм, не менее 420 Выдерживаемое напряжение стандартного грозового импульса, кВ 125 Выдерживаемое напряжение 50 гц (в сухом состоянии), кВ 73 Выдерживаемое напряжение 50 Гц (под дождем), кВ 50 Пробивное напряжение промышленной частоты в изоляционной среде, не менее, кВ 140 Допустимая степень загрязнения по ГОСТ 9920 при напряжении 6-10 кВ II Допустимая степень загрязнения по ГОСТ 9920 при напряжении 20 кВ IV Масса, кг 3,34
Изолятор ШС-20УД является современным штыревым стеклянным изолятором для высоковольтных линий с изолированными проводами СИП-3, и в распределительных устройствах электростанций и подстанций переменного тока напряжением до 20 кВ частотой до 100 Гц при температуре окружающего воздуха от - 60 до + 50°С. Провод может быть закреплен в желобе или на шейке изолятора ШС-20УД. Для крепления изоляторов используются стандартные штыри или крюки. Крепление изоляторов ШС-20УД на деревянные опоры на крюки применяется при использовании крюков КН-22. При необходимости крепления изоляторов ШС-20УД на железобетонные опоры используются специальные металлоизделия для ЛЭП: траверсы, оголовки, надставки, на штыри которых и крепятся изоляторы.
Основными преимуществами изоляторов ШС-20УД перед фарфоровыми аналогами являются:
- отличные показатели по разрушающей нагрузке;
- каждый изолятор проходит визуальный контроль, что позволяет полностью избежать скрытых внутренних дефектов;
- изоляторы хорошо выдерживают динамические удары;
- стеклянные изоляторы не подвержены старению, в них не появляются микротрещины;
Структура условного обозначения изолятора ШС-20УД:
Ш – штыревой,
С – стеклянный,
20 – номинальное напряжение, кВ,
УД – модификация изолятора,
Изоляторы ШС-20УД изготавливаются в соответствии с требованиями ТУ 3493-010-99267582-2015 и соответствуют ГОСТ 1232..
Срок службы изолятора – 30 лет.
Гарантийный срок – 5 лет со дня ввода в эксплуатацию.
