Описание

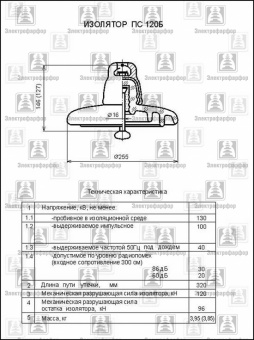

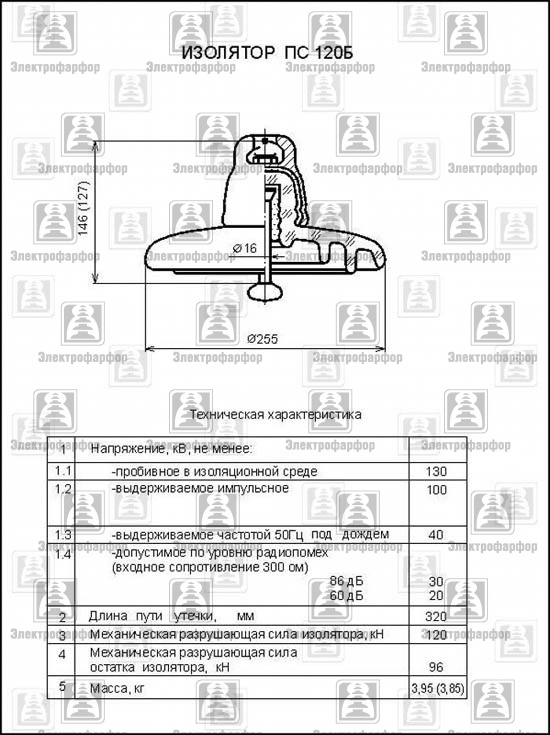

Изолятор ПС-120Б - технические характеристики
* - строительная высота модификаций 212W / 112WУсловное обозначение по ГОСТ 27661 ПС120Б Условное обозначение по IEC 60305 U120B
Минимальная механическая разрушаюшая нагрузка, кН 120 Минимальная прочность остатка, кН 96 Диаметр изоляционной детали, D, мм 255 Строительная высота, Н, мм 127 (146) * Номинальная длина пути утечки, мм 330 Условный размер сферического соединения по ГОСТ 27396, МЭК 120, мм 16 Пробивное напряжение в изолирующей среде, кВ 130 Выдерживаемое напряжение 50 Гц (сухое), кВ 70 Выдерживаемое напряжение 50 Гц (под дождем), кВ 40 Выдерживаемое напряжение стандартного грозового импульса, кВ +/- 110/110 Номинальное напряжение при допустимом уровне радиопомех, Дб/кВ 60/20 86/30 Масса, кг 3,9
Стеклянный линейный подвесной изолятор ПС-120Б предназначен для электрической изоляции и крепления проводов и грозозащитных тросов воздушных ЛЭП и ОРУ подстанций высокого напряжения 6-500 кВ. На высоковольтных линиях электропередачи высокого напряжения применяют гирлянды, состоящие из последовательно соединенных шарнирным способом изоляторов ПС-120Б. Количество изоляторов ПС-120Б в гирлянде определяется классом напряжения линии, конструкцией опор, типом изолятора, условиями эксплуатации. На деревянных опорах при напряжении 35 кВ ставят два подвесных изолятора ПС-120Б в гирлянде; на металлических опорах — на один-два изолятора больше. Количество подвесных изоляторов ПС-120Б для ВЛ 6—35 кВ выбирается независимо от высоты над уровнем моря. Во избежание самопроизвольного расцепления гирлянды стержень в пазу шапки фиксируется замком. Буква "Б" в маркировке изолятора ПС-120Б обозначает индекс модификации изолятора и косвенно характеризует период выпуска. Таким образом изоляторы ПС-120, ПС-120А в настоящее время являются устаревшими и не выпускаются.
По сравнению с изолятором ПС-70Е изолятор ПС-120Б обладает большей номинальной разрушающей нагрузкой на изгиб - 120 кН.
Структура условного обозначения изолятора ПС-120Б:
П - подвесной
С - стеклянный
120 - минимальная разрушающая нагрузка в кН
Б - индекс модификации изоляторовНормы отгрузки изоляторов ПС-120Б:
Решетка: 175 шт. (7 рядов по 25 шт.), контейнер 3т: 350 шт, контейнер 5т: 875 штВес одной паллеты примерно 730 кг, размеры - 1210 х 760 х 1500 мм.
