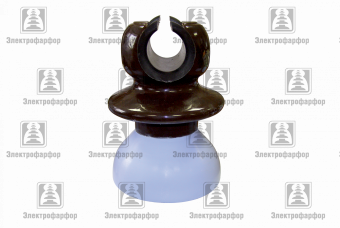

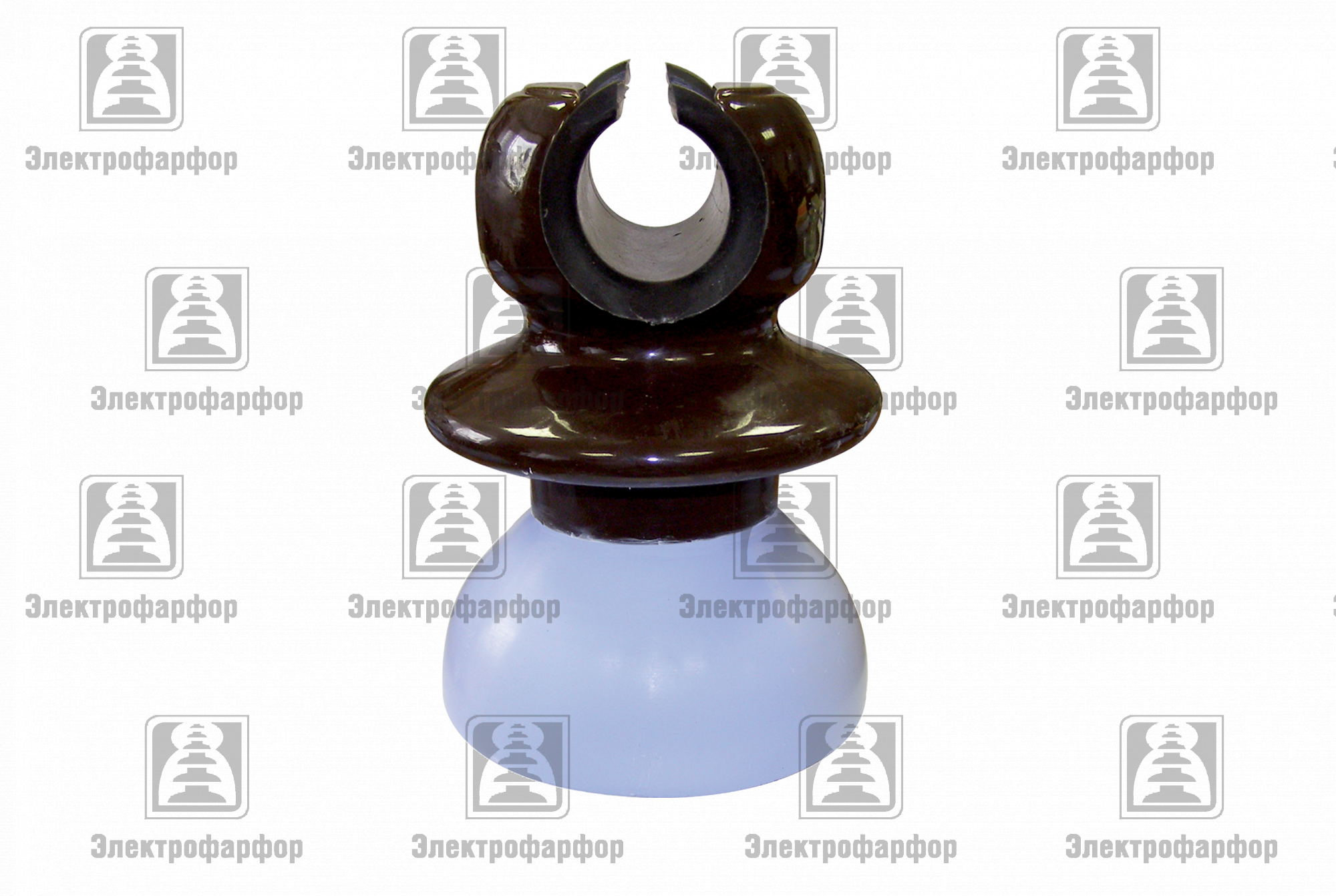

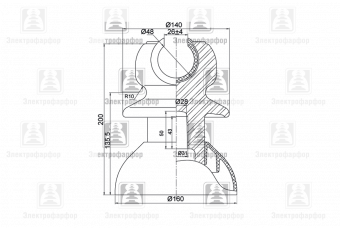

Изоляторы ШПФ-10А предназначены для крепления и изоляции защищенных изоляцией проводов типа СИП-3 на ВЛ электропередачи и РУ электростанций и подстанций переменного тока напряжением 6-10 кВ частотой до 100 Гц при температуре окружающего воздуха от - 60 до + 50оС.
Климатическое исполнение и категория размещения УХЛ 1 по ГОСТ 15150.
Провод может быть закреплен в желобе или на шейке изолятора. Изоляторы ШПФ-10А монтируются на стандартных штырях с использованием колпачков типа «К» и «КП».
Конструкция изоляторов модификации «А» позволяет осуществлять раскатку проводов СИП-3 непосредственно по изоляторам без применения раскаточных роликов. Это сокращает время монтажа и уменьшает его стоимость. После раскатки проводов по изоляторам модификации «А» они должны быть закреплены в желобе или на шейке изолятора на прямых участках линии и на шейке - при повороте линии.
Изоляторы ШПФ-10А изготавливаются по ТУ 3493-014-82442590-2010.
Наименование | ШПФ 10 | ||
Номинальное нпряжение, кВ | 10 | ||
Допустимая степень загрязнения (СЗ) по ГОСТ 9920 |
III | ||
Нормированная механическая разрушающая сила при изгибе, кН |
12,5 | ||
Длина пути тока утечки, |
370 | ||
Выдерживаемое напряжение, кВ |
Полного грозового импульса |
100 | |
50 Гц в сухом состоянии |
70 | ||
50 Гц под дождем |
50 | ||
50 Гц при загрязнении с нормированной удельной поверхностной проводимостью |
13 | ||
Пробивное напряжение в изоляционной среде, кВ, |
170 | ||
Масса, кг, не более | 2,0 |
Основные | |
---|---|
Тип | Изолятор |
Тип изолятора | Штыревой |
Напряжение | 10.0 (кВ) |
