Изолятор ШТИЗ-20Б
Изолятор ШТИЗ-20Б, фото 2

Изолятор ШТИЗ-20Б

Цену уточняйте

  • Под заказ, 15 дней
  • Оптом и в розницу
Изолятор ШТИЗ-20Б
Изолятор ШТИЗ-20БПод заказ, 15 дней
Цену уточняйте
+7495-781-0700
  • +7495-995-4110
+7495-781-0700
  • +7495-995-4110
  • График работы
  • Адрес и контакты

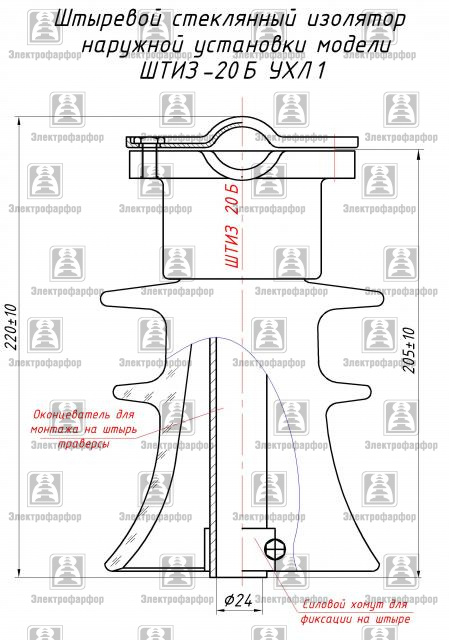

Изолятор ШТИЗ-20-Б предназначен для крепления на штыре без колпачка. Монтаж осуществляется затягиванием хомута на разрезной трубке нижнего фланца изолятора. Для крепления провода на штыре с колпачком применяйте ШТИЗ-10-А

Преимущество изоляторов из закаленного стекла ШТИЗ-20-Б над фарфоровыми ШФ-20:
- исключение возможности падения изолятора и провода на землю;
- идентификация состояния изолятора по видимому разрушению юбки из закаленного стекла;
- более высокое значение выдерживаемой разрушающей нагрузки ( более чем в 2 раза);
- более высокое значение стойкости к динамическим ударам ( более 20 раз);
- отсутствие скрытых дефектов внутри изоляционного тела. Каждый изолятор проходит оптический контроль на
отсутствие дефектов в силовом узле (головке) изолятора. В фарфоровом изоляторе невозможно визуально проконтролировать отсутствие дефектов в самом напряженном месте в головке изолятора;
- контроль изоляторов на угол поляризации проходящего света позволяет гарантировать стабильные электроизоляционные свойства, недостижимые в керамике;
- в теле стеклянных изоляторов со временем не появляются микротрещины, не происходит старение;
- точные размеры стеклянного изолятора, недостижимые у фарфорового в силу изменения их размеров во время высокотемпературного обжига;
- характеристики закаленного стекла выше фарфора, все подвесные изоляторы из стекла;
- простота монтажа провода на изолятор: провод монтируется зажатием прижимной планки двумя болтами;

- к вышеуказанным плюсам  для изолятора ШТИЗ-20-Б добавляется простота монтажа самого изолятора на штыре траверсы. Изолятор монтируется затяжкой гайки стягивающего хомута стандартным гаечным ключом, без применения колпачков, пакли, сурика.



Тип изоля-тора Механ. разруш. сила, КН, не менее Диаметр тарелки (D), мм Строит высота, мм Длинна пути утечки, мм Масса, кг Выдерживаемое напряжение, кВ, не менее
импуль-сное частотой 50 Гц под дождем по уровню радио-помех

ШТИЗ 20 Б

20

160

190

380

3,5

120

40

40



Изоляторы ШТИЗ-20Б изготавливаются в соответствии с требованиями ГОСТ 1232-82, ГОСТ 18328-73 и ТУ 3493-014-84716711-2009.

Срок службы изолятора – 30 лет.

Гарантийный срок – 5 лет со дня ввода в эксплуатацию.

Комплектность поставки:

  • изоляторы в количестве согласно заказу;
  • упаковка (тара), обеспечивающая сохранность продукции при транспортировке и хранении;
  • технический паспорт;
  • сертификат качества;
  • руководство по монтажу.
Характеристики
Основные
ТипИзолятор
Тип изолятораШтыревой
Напряжение20.0 (кВ)
