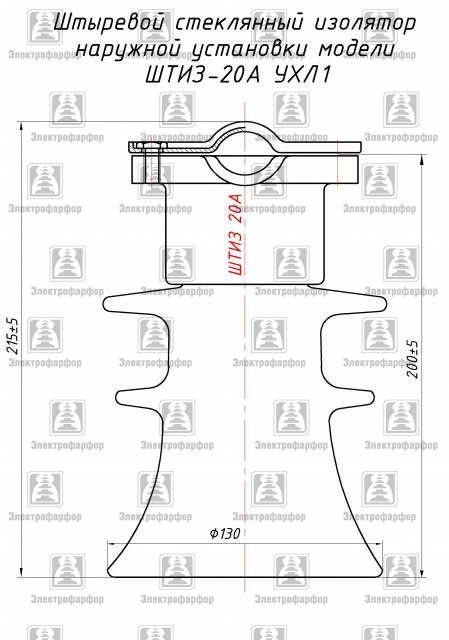

Изолятор ШТИЗ-20А

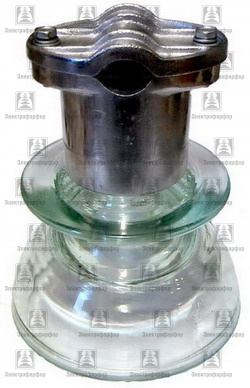

Изолятор ШТИЗ-20А, фото 2

Изолятор ШТИЗ-20А

Цену уточняйте

  • Под заказ, 15 дней
  • Оптом и в розницу
Изолятор ШТИЗ-20А
Изолятор ШТИЗ-20АПод заказ, 15 дней
Цену уточняйте
+7495-781-0700
  • +7495-995-4110
+7495-781-0700
  • +7495-995-4110
  • График работы
  • Адрес и контакты

Изолятор ШТИЗ-20-А предназначен для крепления на штыре с помощью полиэтиленового колпачка. Для крепления на штыре без колпачка применяйте ШТИЗ-20-Б.

Конструкция изолятора ШТИЗ-20-А разработана для визуализации состояния изоляции. Изоляционное тело выполнено из закаленного стекла. В случае нарушения целостности изоляционной детали вследствии электрического пробоя, механических повреждений и др. происходит полное  разрушение стеклянной изоляционной детали на мелкие осколки. Провод после такого разрушения не падает на землю. Конструкция изолятора ШТИЗ-20А включает металлический оголовок к которому крепится провод препятствующий падению провода. Невозможность падения провода на землю исключает травматизм. Стеклянная деталь из закаленного стекла предотвращает возможность скрытого короткого замыкания на землю, предотвращает возможные утечки электроэнергии и исключает ее потери.
В применяемых до этого изоляторах из фарфора типа ШФ-10, ШФ-20 было возможным возникновение микротрещин, каналов пробоя по которым происходило шунтирование линии электропередачи на землю. Токи короткого замыкания на землю при этом в сухую погоду не приводили к отключению линий электропередачи, но при увлажнении во время дождя значительно возрастали. Обнаружить при этом такие “полупробитые” изоляторы было невозможно без электрических испытаний. При применении изоляторов ШТИЗ-20 исключена возможность возникновения каналов внутреннего пробоя. Нарушение целостности изолятора приводит к видимым изменениям состояния изолятора, что позволяет быстро произвести его замену.



Тип изоля-тора Механ. разруш. сила, КН, не менее Диаметр тарелки (D), мм Строит высота, мм Длинна пути утечки, мм Масса, кг Выдерживаемое напряжение, кВ, не менее
импуль-сное частотой 50 Гц под дождем по уровню радио-помех

ШТИЗ 20 А

20

160

190

380

3,5

120

40

40



Изоляторы ШТИЗ-20А изготавливаются в соответствии с требованиями ГОСТ 1232-82, ГОСТ 18328-73 и ТУ 3493-014-84716711-2009.

Срок службы изолятора – 30 лет.

Гарантийный срок – 5 лет со дня ввода в эксплуатацию.

Комплектность поставки:

  • изоляторы в количестве согласно заказу;
  • упаковка (тара), обеспечивающая сохранность продукции при транспортировке и хранении;
  • технический паспорт;
  • сертификат качества;
  • руководство по монтажу.
Характеристики
Основные
ТипИзолятор
Тип изолятораШтыревой
Напряжение20.0 (кВ)
