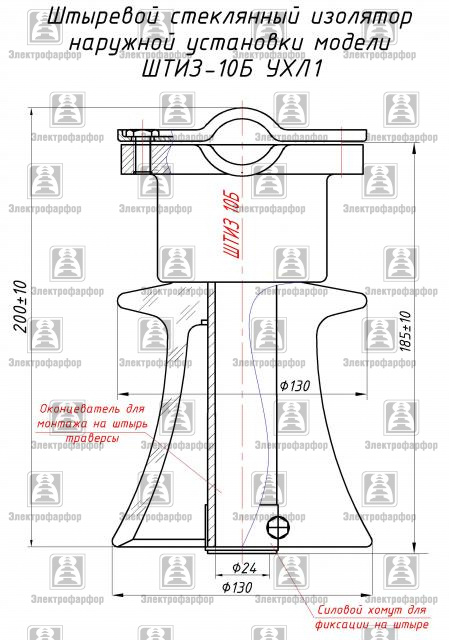

Изолятор ШТИЗ-10-Б предназначен для крепления на штыре без колпачка. Монтаж осуществляется затягиванием хомута на разрезной трубке нижнего фланца изолятора. Для крепления провода на штыре с колпачком применяйте ШТИЗ-10-А
Преимущество изоляторов из закаленного стекла ШТИЗ-10-Б над фарфоровыми ШФ-10:
- исключение возможности падения изолятора и провода на землю;
- идентификация состояния изолятора по видимому разрушению юбки из закаленного стекла;
- более высокое значение выдерживаемой разрушающей нагрузки ( более чем в 2 раза);
- более высокое значение стойкости к динамическим ударам ( более 20 раз);
- отсутствие скрытых дефектов внутри изоляционного тела. Каждый изолятор проходит оптический контроль на
отсутствие дефектов в силовом узле (головке) изолятора. В фарфоровом изоляторе невозможно визуально проконтролировать отсутствие дефектов в самом напряженном месте в головке изолятора;
- контроль изоляторов на угол поляризации проходящего света позволяет гарантировать стабильные электроизоляционные свойства, недостижимые в керамике;
- в теле стеклянных изоляторов со временем не появляются микротрещины, не происходит старение;
- точные размеры стеклянного изолятора, недостижимые у фарфорового в силу изменения их размеров во время высокотемпературного обжига;
- характеристики закаленного стекла выше фарфора, все подвесные изоляторы из стекла;
- простота монтажа провода на изолятор: провод монтируется зажатием прижимной планки двумя болтами;
- к вышеуказанным плюсам для изолятора ШТИЗ-10-Б добавляется простота монтажа самого изолятора на штыре траверсы. Изолятор монтируется затяжкой гайки стягивающего хомута стандартным гаечным ключом, без применения колпачков, пакли, сурика.
Тип изоля-тора | Механ. разруш. сила, КН, не менее | Диаметр тарелки (D), мм | Строит высота, мм | Длинна пути утечки, мм | Масса, кг | Выдерживаемое напряжение, кВ, не менее | ||
импуль-сное | частотой 50 Гц под дождем | по уровню радио-помех | ||||||
ШТИЗ 10 Б |
20 |
160 |
190 |
380 |
3,5 |
80 |
40 |
40 |
Изоляторы ШТИЗ-10Б изготавливаются в соответствии с требованиями ГОСТ 1232-82, ГОСТ 18328-73 и ТУ 3493-014-84716711-2009.
Срок службы изолятора – 30 лет.
Гарантийный срок – 5 лет со дня ввода в эксплуатацию.
Комплектность поставки:
- изоляторы в количестве согласно заказу;
- упаковка (тара), обеспечивающая сохранность продукции при транспортировке и хранении;
- технический паспорт;
- сертификат качества;
- руководство по монтажу.
Основные | |
---|---|
Тип | Изолятор |
Тип изолятора | Штыревой |
Напряжение | 10.0 (кВ) |
