Описание

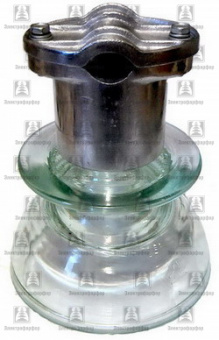

Изолятор ШТИЗ-10-А предназначен для крепления на штыре с помощью полиэтиленового колпачка. Для крепления на штыре без колпачка следует применять ШТИЗ-10-Б.
Конструкция изолятора ШТИЗ-10-А разработана для визуализации состояния изоляции. Изоляционное тело выполнено из закаленного стекла. В случае нарушения целостности изоляционной детали вследствии электрического пробоя, механических повреждений и др. происходит полное разрушение стеклянной изоляционной детали на мелкие осколки. Провод после такого разрушения не падает на землю. Конструкция изолятора ШТИЗ-10А включает металлический оголовок к которому крепится провод препятствующий падению провода. Невозможность падения провода на землю исключает травматизм. Стеклянная деталь из закаленного стекла предотвращает возможность скрытого короткого замыкания на землю, предотвращает возможные утечки электроэнергии и исключает ее потери.
В применяемых до этого изоляторах из фарфора типа ШФ-10, ШФ-20 было возможным возникновение микротрещин, каналов пробоя по которым происходило шунтирование линии электропередачи на землю. Токи короткого замыкания на землю при этом в сухую погоду не приводили к отключению линий электропередачи, но при увлажнении во время дождя значительно возрастали. Обнаружить при этом такие “полупробитые” изоляторы было невозможно без электрических испытаний. При применении изоляторов ШТИЗ-10 исключена возможность возникновения каналов внутреннего пробоя. Нарушение целостности изолятора приводит к видимым изменениям состояния изолятора, что позволяет быстро произвести его замену.Тип изоля-тора Механ. разруш. сила, КН, не менее Диаметр тарелки (D), мм Строит высота, мм Длинна пути утечки, мм Масса, кг Выдерживаемое напряжение, кВ, не менее импуль-сное частотой 50 Гц под дождем по уровню радио-помех ШТИЗ 10 А 20
160
170
300
3,2
80
40
40
Изоляторы ШТИЗ-10А изготавливаются в соответствии с требованиями ГОСТ 1232-82, ГОСТ 18328-73 и ТУ 3493-014-84716711-2009.
Срок службы изолятора – 30 лет.
Гарантийный срок – 5 лет со дня ввода в эксплуатацию.
Комплектность поставки:
- изоляторы в количестве согласно заказу;
- упаковка (тара), обеспечивающая сохранность продукции при транспортировке и хранении;
- технический паспорт;
- сертификат качества;
- руководство по монтажу.
