Изолятор ШС-10И

Технические характеристики изоляторов ШС-10И:
Напряжение, не менее:

- пробивное в изоляционной среде 130кВ

- выдерживаемое 50 Гц (в сухом состоянии) 68кВ

- выдерживаемое 50 Гц (под дождем) 45кВ

- выдерживаемое импульсное 1,2/50 +/-  115кВ

- испытательное при испытании на пробой импульсным напряжением в воздухе 220...245кВ

Длина пути утечки: 350мм

Минимальная механическая разрушающая нагрузка при изгибе: не менее 12,5кН

Масса: 3,6кг

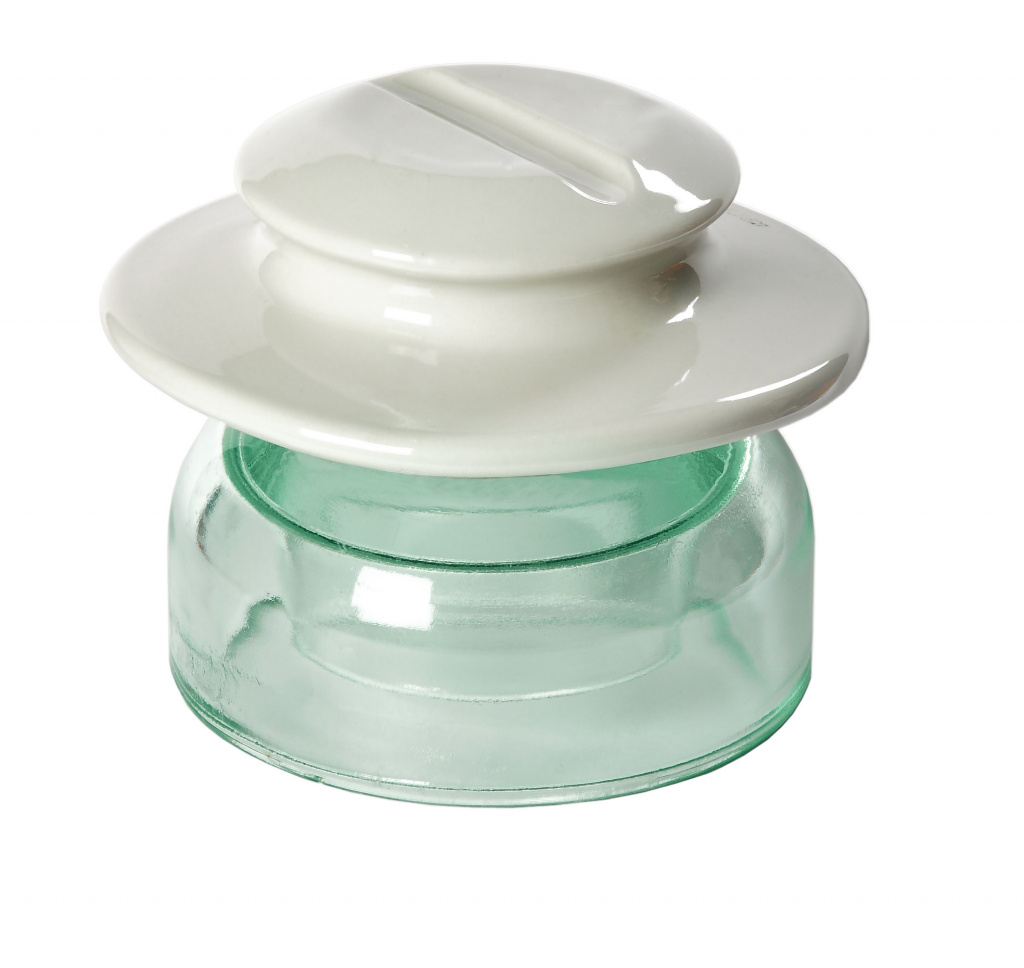

Изолятор ШС10И состоит из двух изоляционных деталей: закаленного стекла и фарфора.  Стеклянные штыревые изоляторы ШС 10И используются для изоляции и крепления проводов на ВЛЭП и в распределительных устройствах электростанций и подстанций переменного тока на класс напряжения до 10 кВ с частотой до 100 Гц, в диапазоне температур от - 60 С до 50 С . Изготовлены в соответствии с ТУ 3493-187-76935199-2005.

Условное обозначение стеклянного изолятора подвесного ШС-10И:

Ш - штыревой

С - стекло, материал изоляционной детали

10 – класс напряжения, кВ

И - индекс модификации
