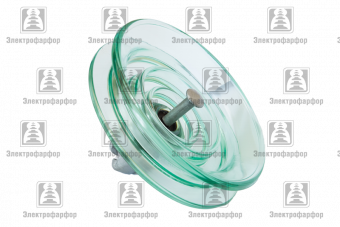

Изолятор ПСД-100В

Изолятор ПСД-100В

1 руб.

Минимальная сумма заказа — 1000 руб.

Показать оптовые цены
  • Под заказ, 15 дней
  • Оптом и в розницу
Изолятор ПСД-100В
Изолятор ПСД-100ВПод заказ, 15 дней
руб.
Купить
+7495-781-0700
  • +7495-995-4110
+7495-781-0700
  • +7495-995-4110
  • График работы
  • Адрес и контакты

Стеклянный линейный подвесной двухкрылый изолятор ПСД-100В (для районов с повышенной степенью загрязнения атмосферы) предназначен для электрической изоляции и крепления проводов и грозозащитных тросов воздушных ЛЭП и ОРУ подстанций высокого напряжения 6-500 кВ. На высоковольтных линиях электропередачи высокого напряжения применяют гирлянды, состоящие из последовательно соединенных шарнирным способом изоляторов ПСД-100В. Количество изоляторов ПСД-100В в гирлянде определяется классом напряжения линии, конструкцией опор, типом изолятора, условиями эксплуатации.На деревянных опорах при напряжении 35 кВ ставят два подвесных изолятора ПСД-100В в гирлянде; на металлических опорах — на один-два изолятора больше. Количество подвесных изоляторов ПСД-100В для ВЛ 6—35 кВ выбирается независимо от высоты над уровнем моря. Во избежание самопроизвольного расцепления гирлянды стержень в пазу шапки фиксируется замком.

Изоляторы ПСД-100В применяются в районах морских побережий, около горнодобывающих и промышленных предприятий и прочих районах интенсивного загрязнения атмосферы.

Условное обозначение по ГОСТ27661 ПСД 100В 212W
Условное обозначение по IEC 60305 PSD100BS
Минимальная механическая разрушаюшая нагрузка, кН 100
Минимальная прочность остатка, кН 80
Диаметр изоляционной детали, D, мм 280
Строительная высота, Н, мм 127
Номинальная длина пути утечки, мм 425
Условный размер сферического соединения по ГОСТ 27396-93, МЭК 120-84 16
Пробивное напряжение в изолирующей среде, кВ 130
Выдерживаемое напряжение 50 гц (в сухом состоянии) 75
Выдерживаемое напряжение 50 Гц (под дождем), кВ 45
Выдерживаемое импульсное напряжение, сухое 110/110
Номинальное напряжение при допустимом уровне радиопомех, кВ Дб/кВ 60/20 86/25
Масса, кг 5,1
