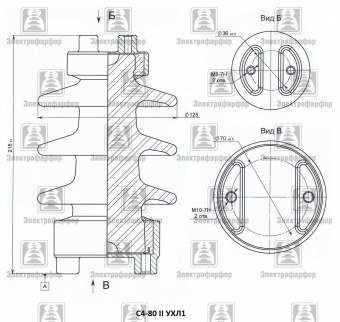

Изолятор С4-80 II УХЛ1

Номинальное напряжение: 10 кВ

Минимальная разрушающая сила на изгиб: 4 кН

Длина пути утечки: не менее 300 мм

Масса: 2,5 кг

Изолятор С4-80-II УХЛ1 предназначен для изоляции и крепления токоведущих частей в электрических аппаратах, комплектных распределительных устройствах, токопроводах, распределительных устройствах электрических станций и подстанций переменного напряжения 10 кВ частоты до 100 Гц. Изолятор С4-80-II УХЛ1 применяется для комплектации разъединителей РЛНД, а также предохранителей ПКТ и ПКН на 6-10кВ (в исполнении У1/УХЛ1)

Материалы, применяемые при изготовлении изолятора С4-80 II:

1. Изоляционная часть ― материал керамический электротехнический группы 120, ГОСТ 20419-83

2. Арматура – сплав алюминиевый АК12, ГОСТ 1583-93

3. Покрытие швов - эмаль ПФ-115

4. Защита армировочных швов ― герметик силиконовый

 Изготовитель гарантирует соответствие изоляторов С4-80-II УХЛ1 требованиям ГОСТ Р 52034-2023 и ТУ3493-001-0578135-2011 в течении всего срока службы и безвозмездную замену в течении гарантийного срока службы при соблюдении условий транспортировки, хранения и эксплуатации изоляторов.

Гарантийный срок службы изоляторов С-4-80-II УХЛ1 - 10 лет со дня ввода в эксплуатацию, но не более 12 лет с момента отгрузки потребителю.

Срок службы изоляторов С4/80-II УХЛ1 - не менее 30 лет.
