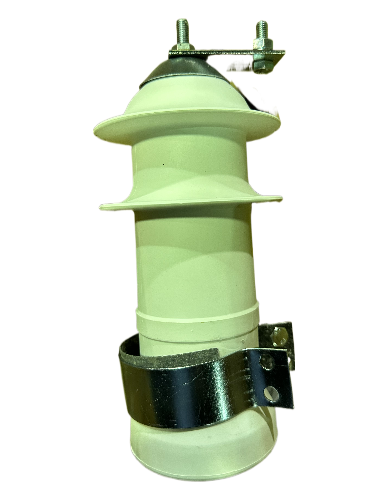

Разрядник РВОп-IV-5-6/7,5-II-У1 (аналог РВО-6 с полимерной изоляцией)

Номинальное напряжение: 6 кВ

Наибольшее длительно допустимое напряжение: 7,5 кВ

Ток утечки, не более: 6 мкА

Высота: 294 мм

Масса: 2,85 кг

Разрядники РВОп-IV-5-6/7,5-II-У1  предназначены для защиты изоляции электрооборудования на напряжение 6 кВ переменного тока частотой 50 и 60 Гц от атмосферных перенапряжений в сетях с любой системой заземления нейтрали. Разрядники РВОп-IV-5-6/7,5-II-У1 изготавливаются для сетей с любой системой заземления нейтрали.  Высота установки - не более 1000 метров над уровнем моря. Рабочее положение разрядников РВОп-IV-5-6/7,5-II-У1 - вертикальное, допускается отклонение до 10 градусов в любую сторону

Разрядники РВОп-IV-5-6/7,5-II-У1 являются аналогом разрядников РВО-6 У1 с фарфоровой изоляцией.

Структура условного обозначения разрядника РВОп-IV-5-6/7,5-II-У1:

Р – разрядник

В – вентильный

О – облегченный

п - полимерная внешняя изоляция

IV - группа по ГОСТ 16357-83

5 - номинальный разрядный ток в кА

6 – класс напряжения в кВ

7,5 - номинальное напряжение разрядника в КП

II - степень загрязнения по ГОСТ 9920-89

У1 – климатическое исполнение и категория размещения по ГОСТ 15150-69

Разрядники РВОп-IV-5-6/7,5-II-У1 предназначены для работы как на открытом воздухе, так и в закрытых помещениях при температуре окружающей среды от минус 40 до плюс 40 С для климатического исполнения У категории размещения 1 по ГОСТ 15150-69 и ГОСТ 15543.1-89.

По сравнению с разрядниками РВО-6 У1 (в фарфоровой покрышке) разрядник РВОп-IV-5-6/7,5-II-У1 (в полимерной покрышке) имеет следующие преимущества:

• Имеет меньшую массу и обладает большей стойкостью к актам вандализма;

• Покрышка из полимера обладает меньшей поражающей силой от взрывного разрушения при аварийных ситуациях, т. е. более безопасна;

• Покрышка разрядника выполнена из трекингостойкого сэвилена;

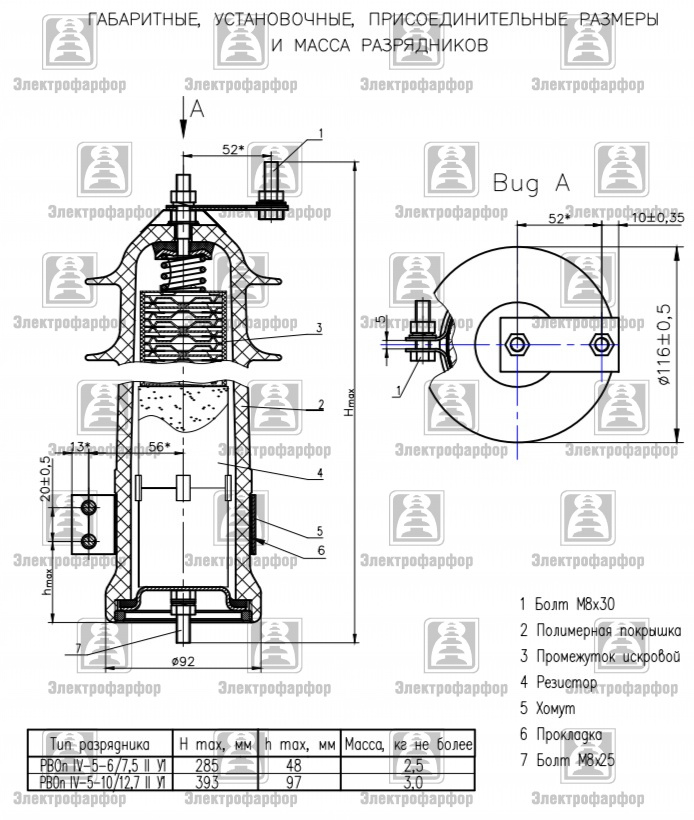

Разрядник РВОп-IV-5-6/7,5-II-У1 состоит из последовательно соединенных искровых промежутков и резисторов, заключенных в герметично закрытую полимерную покрышку, предназначенную для защиты внутренних элементов разрядника от воздействия внешней среды и обеспечения стабильности характеристик. Рабочий резистор разрядника РВОп-IV-5-6/7,5-II-У1 изготовлен из спецмассы «Вилит» и обладает нелинейной вольтамперной характеристикой. Защитное действие разрядника РВОп-IV-5-6/7,5-II-У1 обусловлено тем, что при появлении опасного для изоляции перенапряжения происходит пробой искрового промежутка, а протекающий через разрядник импульсный ток вследствие нелинейности резистора не создает опасного для изоляции повышения напряжения. Следующий за пробоем искрового промежутка сопровождающий ток, протекающий под воздействием напряжения промышленной частоты, прерывается при первом же переходе напряжения через нулевое значение.

Гарантийный срок эксплуатации РВОп-IV-5-6/7,5-II-У1  — 3 года со дня ввода в эксплуатацию, но не более 3,5 лет со дня изготовления; установленный срок службы — 20 лет, за который разрядник должен выдержать без отказа не менее 20 разрядов максимальной интенсивности по токовой пропускной способности.
